MCP1826S-0802E/AB
数据手册.pdfMicrochip(微芯)
主动器件
MCP1826S-0802E/AB中文资料参数规格
技术参数
输出接口数 1
输入电压DC 2.30V min
输出电压 0.8 V
输出电流 1 A
静态电流 0.12 mA
输出电容类型 Ceramic
跌落电压 0.25V @1A
输入电压Max 6 V
输入电压Min 2.3 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±2 %
输入电压 2.3V ~ 6V
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-220-3
外形尺寸
封装 TO-220-3
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MCP1826S-0802E/AB引脚图与封装图

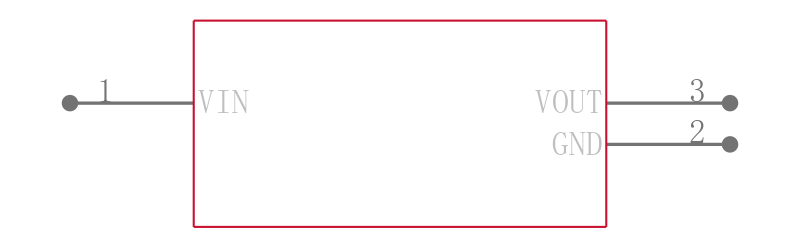

MCP1826S-0802E/AB引脚图
MCP1826S-0802E/AB封装图

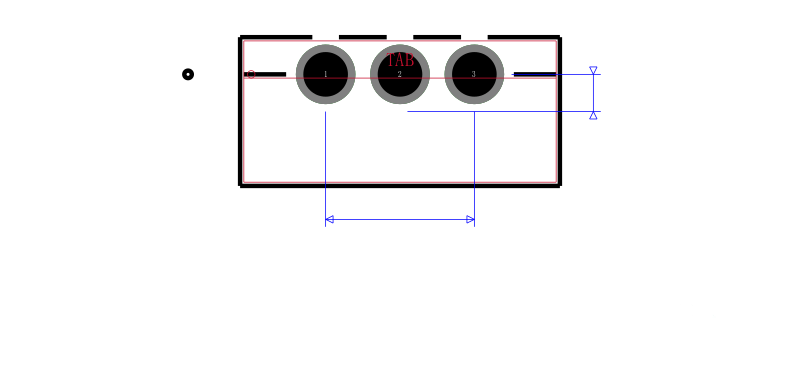

MCP1826S-0802E/AB封装焊盘图
在线购买MCP1826S-0802E/AB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MCP1826S-0802E/AB | Microchip 微芯 | 千毫安，低电压，低静态电流LDO稳压器 1000 mA, Low Voltage, Low Quiescent Current LDO Regulator | 搜索库存 |
替代型号MCP1826S-0802E/AB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MCP1826S-0802E/AB 品牌： Microchip 微芯 封装： TO-220-3 800mV 1A | 当前型号 | 千毫安，低电压，低静态电流LDO稳压器 1000 mA, Low Voltage, Low Quiescent Current LDO Regulator | 当前型号 |
| 型号： MCP1827S-0802E/AB 品牌： 微芯 封装： TO-220-3 800mV 1.5A | 完全替代 | 1.5A ，低电压，低静态电流LDO稳压器 1.5A, Low Voltage, Low Quiescent Current LDO Regulator | MCP1826S-0802E/AB和MCP1827S-0802E/AB的区别 |
