MCP1701AT-2502I/CB
数据手册.pdfMicrochip(微芯)
主动器件
MCP1701AT-2502I/CB中文资料参数规格
技术参数
输出接口数 1
输入电压DC 10.0V max
输出电压 2.5 V
输出电流 125 mA
耗散功率 150 mW
跌落电压 0.4V @120mA
输入电压Max 10 V
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 150 mW
精度 ±2 %
输入电压 ≤10 V
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
外形尺寸
封装 SOT-23-3
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MCP1701AT-2502I/CB引脚图与封装图

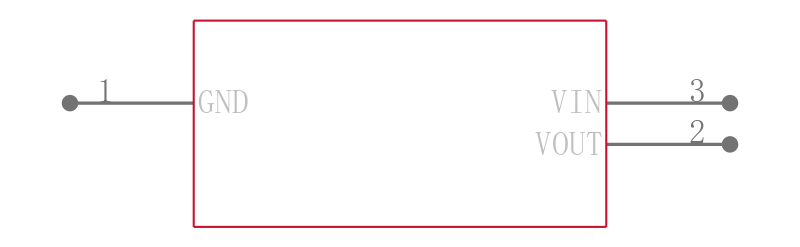

MCP1701AT-2502I/CB引脚图

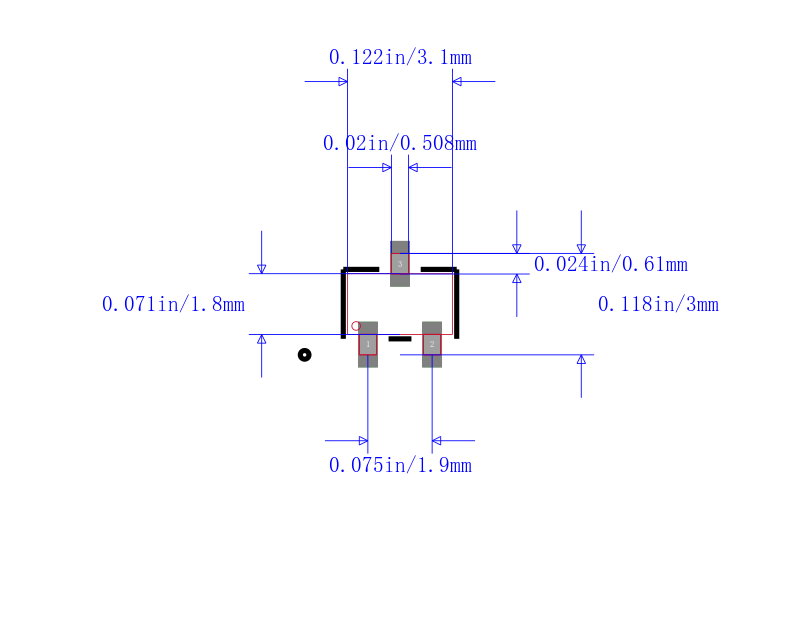

MCP1701AT-2502I/CB封装图

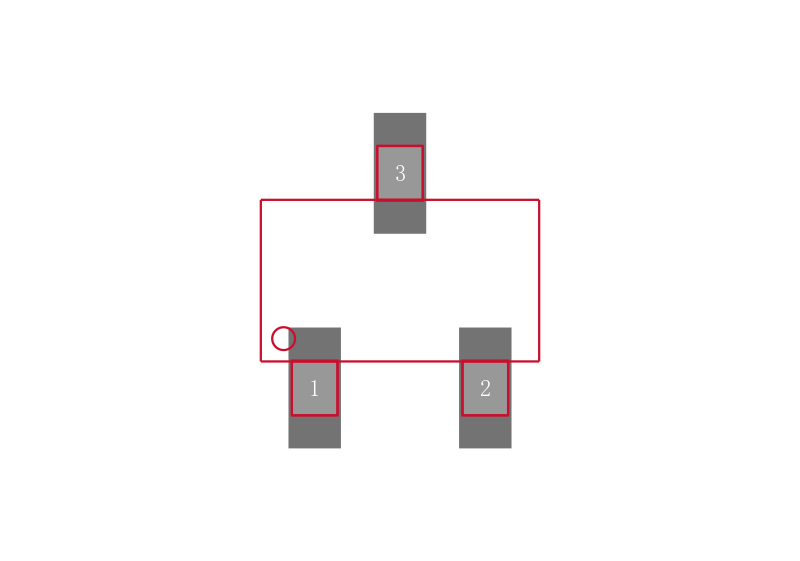

MCP1701AT-2502I/CB封装焊盘图
在线购买MCP1701AT-2502I/CB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MCP1701AT-2502I/CB | Microchip 微芯 | 2レ低压差正电压稳压器 2レA Low-Dropout Positive Voltage Regulator | 搜索库存 |
替代型号MCP1701AT-2502I/CB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MCP1701AT-2502I/CB 品牌： Microchip 微芯 封装： SOT-23 | 当前型号 | 2レ低压差正电压稳压器 2レA Low-Dropout Positive Voltage Regulator | 当前型号 |
| 型号： MCP1701T-2502I/CB 品牌： 微芯 封装： SOT-23-3 | 完全替代 | 2 μA低压差正电压稳压器 2 レA Low Dropout Positive Voltage Regulator | MCP1701AT-2502I/CB和MCP1701T-2502I/CB的区别 |
| 型号： MCP1701-2502I/TO 品牌： 微芯 封装： TO-92 | 完全替代 | IC REG LDO 2.5V 125mA TO92-3 | MCP1701AT-2502I/CB和MCP1701-2502I/TO的区别 |
