MCP1804T-3002I/MT
数据手册.pdfMicrochip(微芯)
主动器件
MCP1804T-3002I/MT中文资料参数规格
技术参数
输入电压DC 2.00V min
输出电压 3 V
输出电流 150 mA
耗散功率 500 mW
静态电流 50.0 µA
输出电容类型 Ceramic
跌落电压 1.3V @100mA
输入电压Max 28 V
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 ≤28 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-89-5
外形尺寸
封装 SOT-89-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MCP1804T-3002I/MT引脚图与封装图

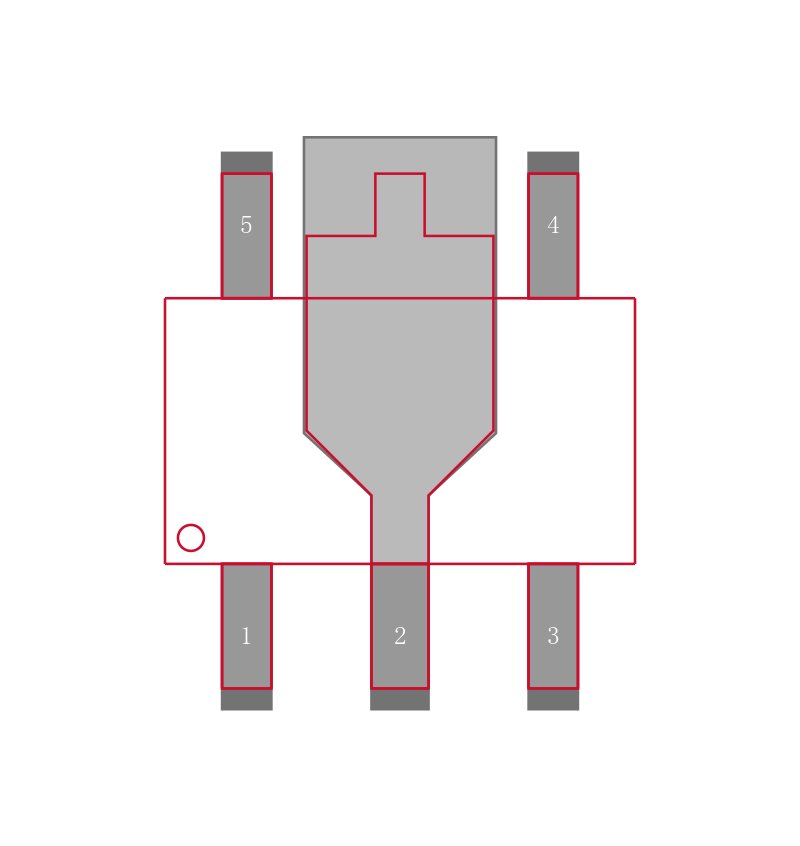

MCP1804T-3002I/MT引脚图

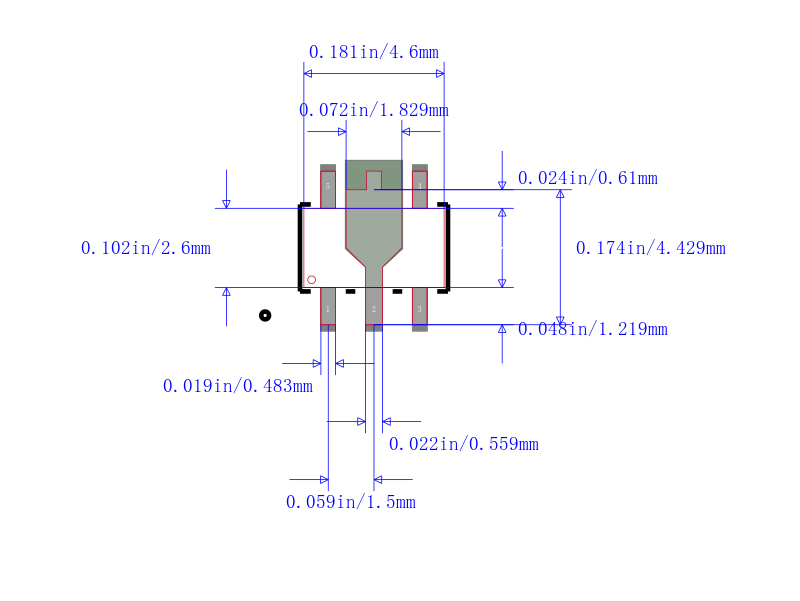

MCP1804T-3002I/MT封装图
MCP1804T-3002I/MT封装焊盘图
在线购买MCP1804T-3002I/MT
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MCP1804T-3002I/MT | Microchip 微芯 | 150毫安， 28V LDO稳压器关闭 150 mA, 28V LDO Regulator With Shutdown | 搜索库存 |
替代型号MCP1804T-3002I/MT
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MCP1804T-3002I/MT 品牌： Microchip 微芯 封装： SOT-89-5 1.8V 150mA | 当前型号 | 150毫安， 28V LDO稳压器关闭 150 mA, 28V LDO Regulator With Shutdown | 当前型号 |
| 型号： MCP1804T-3002I/OT 品牌： 微芯 封装： SOT-23 1.8V 150mA 5Pin | 类似代替 | MCP1804 低压降电压稳压器Microchip MCP1804 是低压降 LDO 电压调节器，可在 2.0 V 至 28 V 的输入电压下工作，同时提供高达 150 mA 电流。 设备提供 50 μA 低静态电流，且仅 1 μF 输出电容即可稳定输出。 MCP1804 还具有电流折返功能，用于保护设备。### 特点150 mA 输出电流 低压降电压：260 mV @ 20 mA，VR = 3.3 V（典型） 50 μA 静态电流（典型） 0.01 μA 断路电流（典型） 输入工作电压范围：2.0 V 至 28.0 V 输出电压精确度：±2% 稳定，带陶瓷输出电容器 限流保护，带电流折返电路 关闭引脚 高 PSRR：50 dB（典型）@ 1 kHz ### LDO（低压降）线性电压调节器，Microchip | MCP1804T-3002I/MT和MCP1804T-3002I/OT的区别 |
