MAX9602EUG+

MAX9602EUG+

数据手册.pdf

MAXIM INTEGRATED PRODUCTS  MAX9602EUG+  模拟比较器, 高速, 4, 500 ps, 4.3V 至 6.3V, -4V 至 -6V, TSSOP, 24 引脚

通用 补充型,差分,PECL 24-TSSOP


得捷:
IC COMPARATOR 4 GEN PUR 24TSSOP


立创商城:
MAX9602EUG+


贸泽:
模拟比较器 Dual ECL-D/Q PECL 500ps Comparator


e络盟:
模拟比较器, 高速, 4个比较器, 500 ps, 4.3V 至 6.3V, -4V 至 -6V, TSSOP, 24 引脚


安富利:
Comparator Quad -6V/6.3V 24-Pin TSSOP


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX9602EUG+  Analog Comparator, High Speed, 4, 500 ps, 4.3V to 6.3V, -4V to -6V, TSSOP, 24 Pins


MAX9602EUG+中文资料参数规格
技术参数

输出电流 50 mA

供电电流 28.0 mA

电路数 4

通道数 4

针脚数 24

耗散功率 975 mW

共模抑制比 70 dB

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 975 mW

电源电压Max 5 V

电源电压Min 1 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

封装 TSSOP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Power Management, 信号处理, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

MAX9602EUG+引脚图与封装图

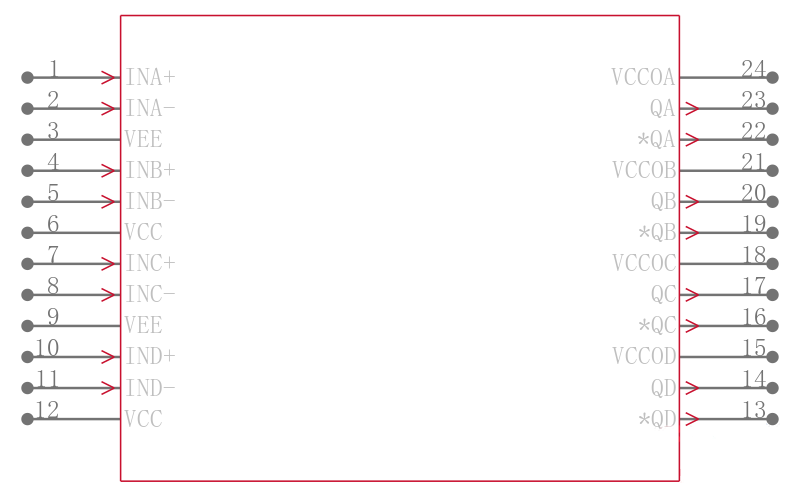

MAX9602EUG+引脚图

MAX9602EUG+引脚图

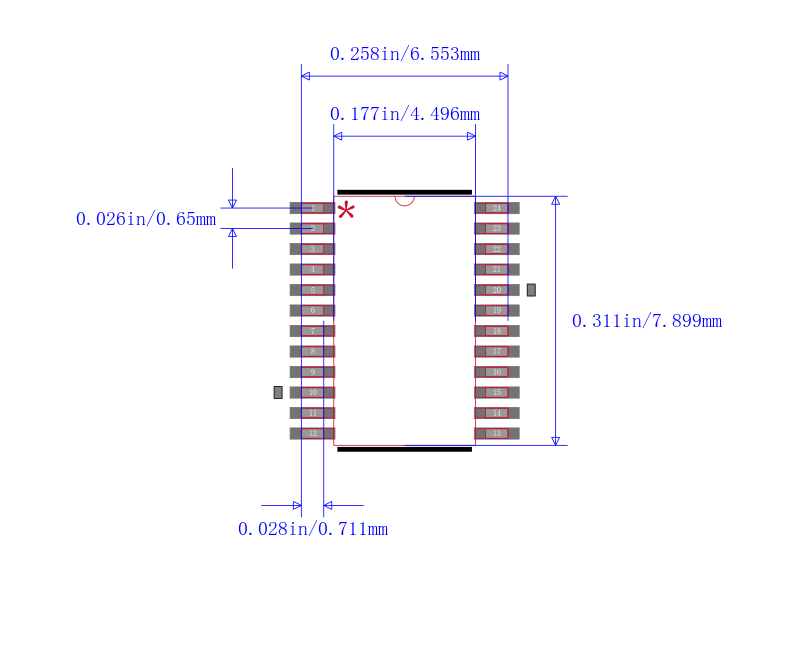

MAX9602EUG+封装图

MAX9602EUG+封装图

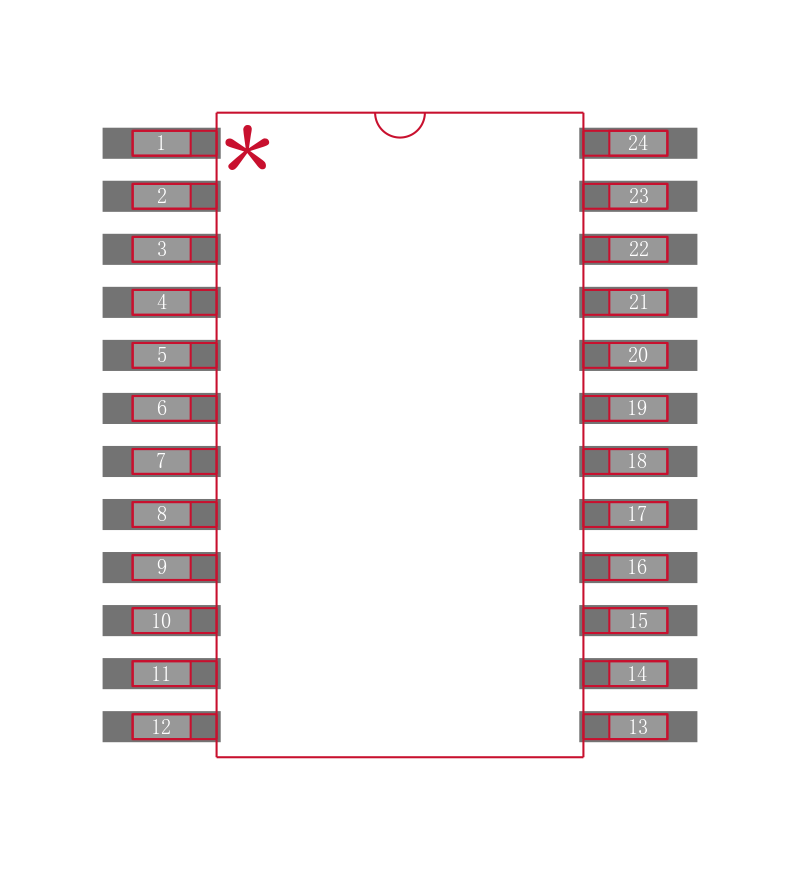

MAX9602EUG+封装焊盘图

MAX9602EUG+封装焊盘图

在线购买MAX9602EUG+
型号 制造商 描述 购买
MAX9602EUG+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX9602EUG+  模拟比较器, 高速, 4, 500 ps, 4.3V 至 6.3V, -4V 至 -6V, TSSOP, 24 引脚 搜索库存
替代型号MAX9602EUG+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MAX9602EUG+

品牌: Maxim Integrated 美信

封装: TSSOP 24Pin 28mA

当前型号

MAXIM INTEGRATED PRODUCTS  MAX9602EUG+  模拟比较器, 高速, 4, 500 ps, 4.3V 至 6.3V, -4V 至 -6V, TSSOP, 24 引脚

当前型号

型号: MAX9602EUG

品牌: 美信

封装: 24-TSSOP 24Pin 28mA

完全替代

双路ECL及双/四路PECL , 500PS ,超高速比较器 Dual ECL and Dual/Quad PECL, 500ps, Ultra-High-Speed Comparators

MAX9602EUG+和MAX9602EUG的区别

型号: MAX9602EUG-T

品牌: 美信

封装: 24-TSSOP

完全替代

Comparator Quad -6V/6.3V 24Pin TSSOP T/R

MAX9602EUG+和MAX9602EUG-T的区别

型号: MAX9602EUG+T

品牌: 美信

封装: 24-TSSOP

类似代替

Comparator Quad -6V/6.3V 24Pin TSSOP T/R

MAX9602EUG+和MAX9602EUG+T的区别
