MBR10100-E3/4W

MBR10100-E3/4W

数据手册.pdf

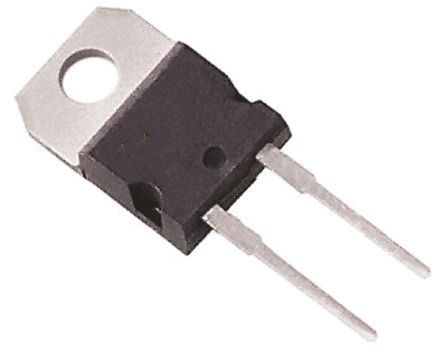

VISHAY  MBR10100-E3/4W  肖特基整流器, 单, 100 V, 10 A, TO-220AC, 2 引脚, 800 mV

The is a high-voltage Trench MOS Barrier Schottky Rectifier with matte tin-plated terminals. It is suitable for use in high frequency rectifier of switching mode power supplies, free-wheeling diodes, DC/DC converters or polarity protection application.

.
Lower power losses, high efficiency
.
Low forward voltage drop
.
High forward surge capability
.
High frequency operation
.
UL94V-0 Flammability rating
.
275°C/10-second Maximum solder bath temperature as per JESD 22-B106
MBR10100-E3/4W中文资料参数规格
技术参数

负载电流 10 A

针脚数 2

正向电压 0.8 V

热阻 2℃/W RθJC

正向电流 10 A

最大正向浪涌电流（Ifsm） 150 A

正向电压Max 800 mV

正向电流Max 10 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 TO-220-2

外形尺寸

长度 10.54 mm

宽度 4.7 mm

高度 15.32 mm

封装 TO-220-2

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Each

制造应用 Power Management, Industrial, Commercial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MBR10100-E3/4W引脚图与封装图
暂无图片
在线购买MBR10100-E3/4W
型号 制造商 描述 购买
MBR10100-E3/4W Vishay Semiconductor 威世 VISHAY  MBR10100-E3/4W  肖特基整流器, 单, 100 V, 10 A, TO-220AC, 2 引脚, 800 mV 搜索库存
替代型号MBR10100-E3/4W
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MBR10100-E3/4W

品牌： Vishay Semiconductor 威世

封装： TO-220AC

当前型号

VISHAY  MBR10100-E3/4W  肖特基整流器, 单, 100 V, 10 A, TO-220AC, 2 引脚, 800 mV

当前型号

型号： MBR10100-E3/45

品牌： 威世

封装： TO-220 10A

类似代替

Diode Schottky 100V 10A 2Pin 2+Tab TO-220AC Tube

MBR10100-E3/4W和MBR10100-E3/45的区别

型号： MBR10100G

品牌： 安森美

封装： TO-220-2 100V 10A 700mV

功能相似

ON SEMICONDUCTOR  MBR10100G  肖特基整流器, 单, 100 V, 10 A, TO-220AC, 2 引脚, 800 mV

MBR10100-E3/4W和MBR10100G的区别

型号： STPS8H100D

品牌： 意法半导体

封装： TO-220AC 100V 8A 560mV

功能相似

STMICROELECTRONICS  STPS8H100D  肖特基整流器, 单, 100 V, 8 A, TO-220AC, 2 引脚, 580 mV

MBR10100-E3/4W和STPS8H100D的区别
