MCP604T-E/ST
数据手册.pdfMicrochip(微芯)
主动器件
MCP604T-E/ST中文资料参数规格
技术参数
电源电压DC 2.70V min
输出电流 ≤30 mA
供电电流 230 µA
电路数 4
通道数 4
输入补偿漂移 2.50 µV/K
转换速率 2.30 V/μs
增益频宽积 2.8 MHz
输入补偿电压 700 µV
输入偏置电流 1 pA
工作温度Max 125 ℃
工作温度Min -40 ℃
共模抑制比Min 75 dB
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MCP604T-E/ST引脚图与封装图

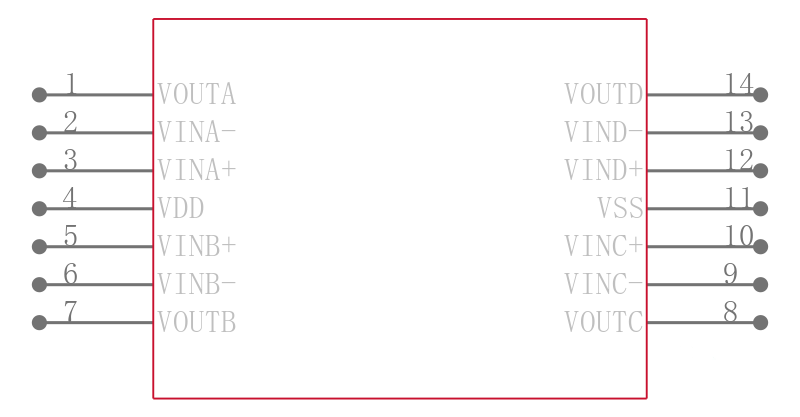

MCP604T-E/ST引脚图
MCP604T-E/ST封装图
MCP604T-E/ST封装焊盘图
在线购买MCP604T-E/ST
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MCP604T-E/ST | Microchip 微芯 | 2.7V至6.0V单电源CMOS运算放大器 2.7V to 6.0V Single Supply CMOS Op Amps | 搜索库存 |
替代型号MCP604T-E/ST
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MCP604T-E/ST 品牌： Microchip 微芯 封装： TSSOP 2.8MHz 4Channel 14Pin | 当前型号 | 2.7V至6.0V单电源CMOS运算放大器 2.7V to 6.0V Single Supply CMOS Op Amps | 当前型号 |
| 型号： MCP604-E/P 品牌： 微芯 封装： DIP 2.8MHz 4Channel 14Pin | 完全替代 | MCP601/602/603/604 运算放大器### 运算放大器，Microchip | MCP604T-E/ST和MCP604-E/P的区别 |
| 型号： MCP604T-E/SL 品牌： 微芯 封装： SOIC 2.8MHz 4Channel 14Pin | 完全替代 | 运算放大器 - 运放 Quad 2.7V | MCP604T-E/ST和MCP604T-E/SL的区别 |
| 型号： MCP604-I/SL 品牌： 微芯 封装： SOIC 2.8MHz 4Channel 14Pin | 类似代替 | MCP601/602/603/604 运算放大器### 运算放大器，Microchip | MCP604T-E/ST和MCP604-I/SL的区别 |
