MCP6285-E/P
数据手册.pdfMicrochip(微芯)
主动器件
MCP6285-E/P中文资料参数规格
技术参数
电源电压DC 2.20V min
输出电流 ≤30 mA
供电电流 450 µA
电路数 2
通道数 2
静态电流 450 µA
输入补偿漂移 1.70 µV/K
转换速率 2.50 V/μs
增益频宽积 5 MHz
输入补偿电压 3 mV
输入偏置电流 1 pA
工作温度Max 125 ℃
工作温度Min -40 ℃
共模抑制比Min 70 dB
封装参数
安装方式 Through Hole
引脚数 8
封装 PDIP-8
外形尺寸
封装 PDIP-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MCP6285-E/P引脚图与封装图

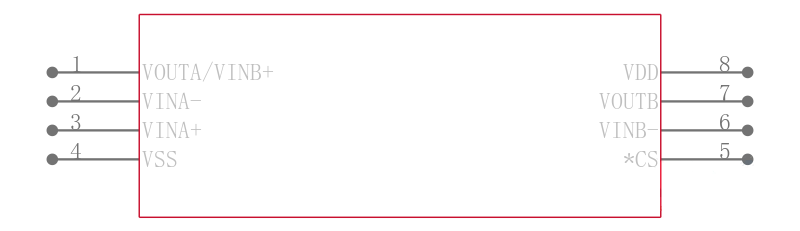

MCP6285-E/P引脚图
MCP6285-E/P封装图

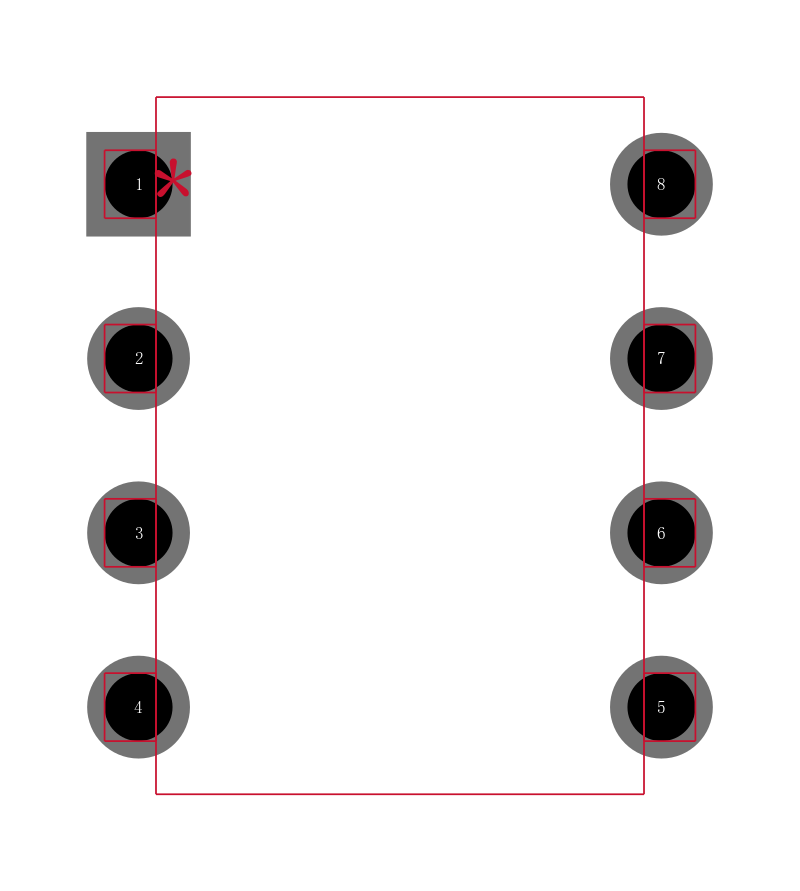

MCP6285-E/P封装焊盘图
在线购买MCP6285-E/P
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MCP6285-E/P | Microchip 微芯 | 450 μA ， 5 MHz的轨至轨运算放大器 450 μA, 5 MHz Rail-to-Rail Op Amp | 搜索库存 |
替代型号MCP6285-E/P
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MCP6285-E/P 品牌： Microchip 微芯 封装： DIP 5MHz 2Channel 8Pin | 当前型号 | 450 μA ， 5 MHz的轨至轨运算放大器 450 μA, 5 MHz Rail-to-Rail Op Amp | 当前型号 |
| 型号： MCP6285-E/SN 品牌： 微芯 封装： SOIC 8Pin 2.5V/us 2Channel | 完全替代 | MCP6283 系列 6 V 5 MHz 轨对轨 I/O 运算放大器 - SOIC-8 | MCP6285-E/P和MCP6285-E/SN的区别 |
| 型号： MCP6285-E/MS 品牌： 微芯 封装： MSOP 5MHz 2Channel 8Pin | 完全替代 | 450 μA ， 5 MHz的轨至轨运算放大器 450 μA, 5 MHz Rail-to-Rail Op Amp | MCP6285-E/P和MCP6285-E/MS的区别 |
| 型号： MCP6285T-E/MS 品牌： 微芯 封装： MSOP 5MHz 2Channel 8Pin | 完全替代 | 450 μA ， 5 MHz的轨至轨运算放大器 450 μA, 5 MHz Rail-to-Rail Op Amp | MCP6285-E/P和MCP6285T-E/MS的区别 |
