MCP601T-I/ST

MCP601T-I/ST

数据手册.pdf
Microchip(微芯) 主动器件

OP Amp Single GP R-R O/P 6V 8Pin TSSOP T/R

General Purpose Amplifier 1 Circuit Rail-to-Rail 8-TSSOP


得捷:
IC OPAMP GP 2.8MHZ RRO 8TSSOP


立创商城:
MCP601T-I/ST


贸泽:
Operational Amplifiers - Op Amps Single 2.7V


艾睿:
OP Amp Single GP R-R O/P 6V Automotive 8-Pin TSSOP T/R


Allied Electronics:
Single 2.7V Op Amp, I temp


安富利:
OP Amp Single GP R-R O/P 6V 8-Pin TSSOP T/R


Win Source:
IC OPAMP GP 1 CIRCUIT 8TSSOP / General Purpose Amplifier 1 Circuit Rail-to-Rail 8-TSSOP


MCP601T-I/ST中文资料参数规格
技术参数

电源电压DC 2.70V min

输出电流 ≤30 mA

供电电流 230 µA

电路数 1

通道数 1

共模抑制比 75 dB

输入补偿漂移 2.50 µV/K

转换速率 2.30 V/μs

增益频宽积 2.8 MHz

输入补偿电压 700 µV

输入偏置电流 1 pA

工作温度Max 85 ℃

工作温度Min 40 ℃

共模抑制比Min 75 dB

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

长度 3 mm

宽度 4.4 mm

高度 1 mm

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MCP601T-I/ST引脚图与封装图

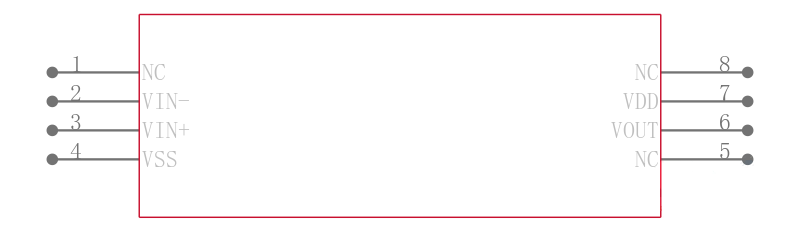

MCP601T-I/ST引脚图

MCP601T-I/ST引脚图

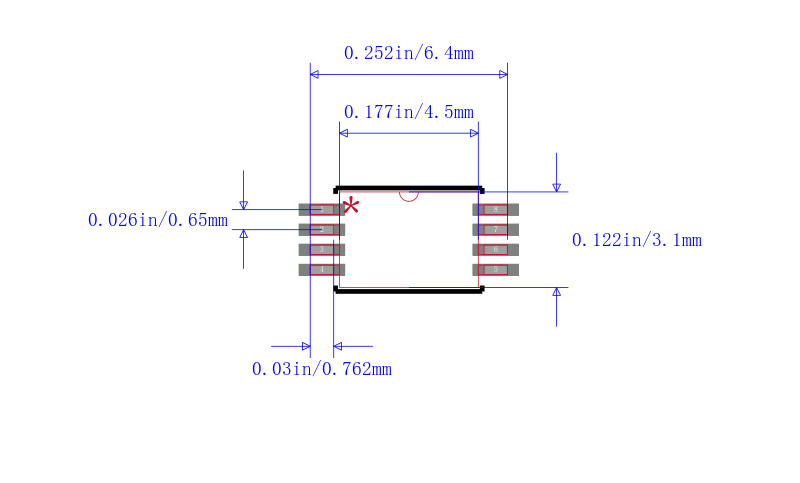

MCP601T-I/ST封装图

MCP601T-I/ST封装图

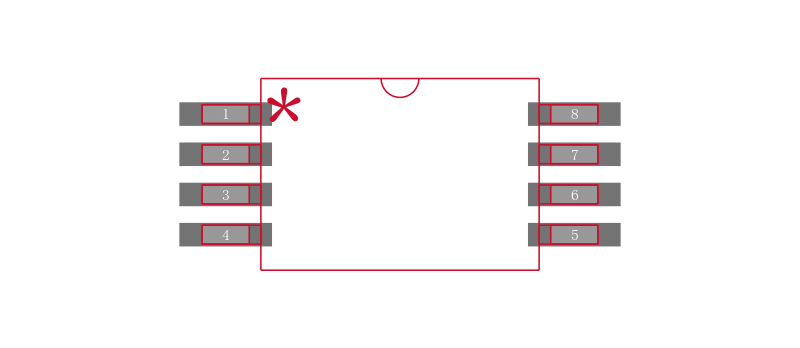

MCP601T-I/ST封装焊盘图

MCP601T-I/ST封装焊盘图

在线购买MCP601T-I/ST
型号 制造商 描述 购买
MCP601T-I/ST Microchip 微芯 OP Amp Single GP R-R O/P 6V 8Pin TSSOP T/R 搜索库存
替代型号MCP601T-I/ST
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MCP601T-I/ST

品牌: Microchip 微芯

封装: TSSOP 2.8MHz 1Channel 8Pin

当前型号

OP Amp Single GP R-R O/P 6V 8Pin TSSOP T/R

当前型号

型号: MCP601-I/ST

品牌: 微芯

封装: TSSOP 2.8MHz 1Channel 8Pin

完全替代

2.7V至5.5V单电源CMOS运算放大器 2.7V to 5.5V Single-Supply CMOS Op Amps

MCP601T-I/ST和MCP601-I/ST的区别
