MAX2602ESA+

MAX2602ESA+

数据手册.pdf

MAXIM INTEGRATED PRODUCTS  MAX2602ESA+  芯片, 射频放大器

双极射频，Maxim

### ，Maxim


得捷:
RF TRANS NPN 15V 1GHZ 8SOIC


欧时:
Maxim MAX2602ESA+ , NPN 晶体管, 1.2 A, Vce=5 V, HFE:100, 1 GHz, 8引脚 SOIC封装


贸泽:
RF Bipolar Transistors 3.6V 1W RF Pwr Trans for 900MHz Ap


e络盟:
射频放大器芯片, 11.6 DB 增益, 直流至1 GHz, 17 V, 1 W, NSOIC-8


安富利:
Trans GP BJT NPN 17V 1.2A 8-Pin SOIC EP


Chip1Stop:
Trans RF BJT NPN 17V 1.2A 8-Pin SOIC EP


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX2602ESA+  RF Amplifier IC, 11.6 dB Gain, DC to 1 GHz, 17 V Collector-Emitter, 1 W Power, NSOIC-8


DeviceMart:
TRANS RF NPN 900MHZ 15V 8SOIC


MAX2602ESA+中文资料参数规格
技术参数

电源电压DC 3.60V max

针脚数 8

耗散功率 6.4 W

增益频宽积 1000 MHz

击穿电压集电极-发射极 15 V

增益 11.6 dB

最小电流放大倍数hFE 100

最大电流放大倍数hFE 100 @250mA, 3V

额定功率Max 6.4 W

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 6.4 W

电源电压Max 3.6 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.98 mm

宽度 3.99 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 电源管理, Consumer Electronics, 消费电子产品, Portable Devices, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MAX2602ESA+引脚图与封装图
MAX2602ESA+引脚图

MAX2602ESA+引脚图

MAX2602ESA+封装图

MAX2602ESA+封装图

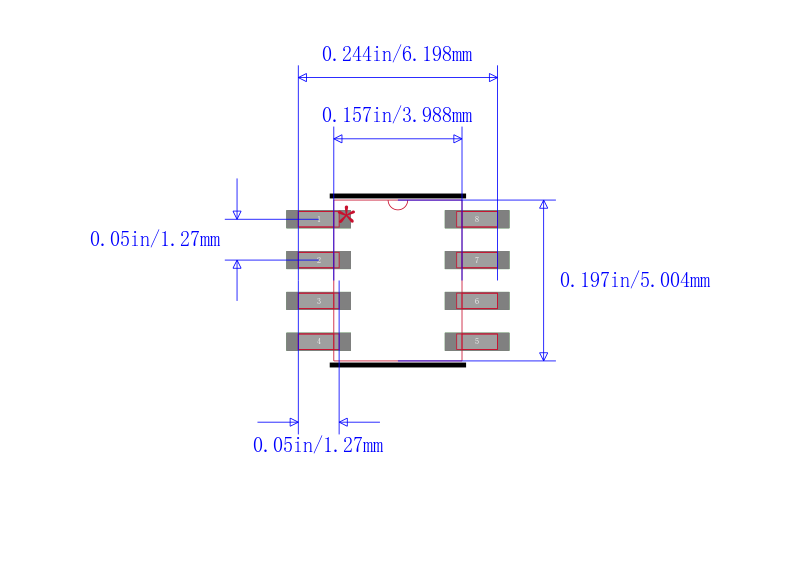

MAX2602ESA+封装焊盘图

MAX2602ESA+封装焊盘图

在线购买MAX2602ESA+
型号 制造商 描述 购买
MAX2602ESA+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX2602ESA+  芯片, 射频放大器 搜索库存
替代型号MAX2602ESA+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX2602ESA+

品牌： Maxim Integrated 美信

封装： NSOIC

当前型号

MAXIM INTEGRATED PRODUCTS  MAX2602ESA+  芯片, 射频放大器

当前型号

型号： MAX2602ESA+T

品牌： 美信

封装： 8-SOIC 6400 Ta = 70C mW

类似代替

Trans GP BJT NPN 17V 1.2A 8Pin SOIC EP T/R

MAX2602ESA+和MAX2602ESA+T的区别

型号： MAX2602ESA

品牌： 美信

封装： 8-SOIC

类似代替

3.6V ， 1W RF功率晶体管为900MHz的应用 3.6V, 1W RF Power Transistors for 900MHz Applications

MAX2602ESA+和MAX2602ESA的区别
