MC12095DG

MC12095DG

数据手册.pdf

ON SEMICONDUCTOR  MC12095DG  芯片, 时钟发生器/分频器 ECL

Description

The MC12095 is a single modulus prescaler for low power frequency division of a 2.5 GHz high frequency input signal. MOSAIC V™technology is utilized to achieve low power dissipation

of 24 mW at a minimum supply voltage of 2.7 V.

Features

•2.5 GHz Toggle Frequency

•Supply Voltage 2.7 V to 5.5 Vdc

•Low Power 8.7 mA Typical

•Operating Temperature −40°C to 85°C

•Divide by 2 or 4 Selected by the SW Pin

•Pb−Free Packages are Available


得捷:
IC PRESCALER 2/4 2.5GHZ 8SOIC


e络盟:
# ON SEMICONDUCTOR  MC12095DG  芯片, 时钟发生器/分频器 ECL


艾睿:
Prescaler 3.3V/5V Divide By 2/4 2500MHz 8-Pin SOIC N Tube


力源芯城:
2.5GHz预分频器


MC12095DG中文资料参数规格
技术参数

频率 2.5 GHz

电源电压DC 2.70V min

输出接口数 1

供电电流 8.7 mA

电路数 1

针脚数 8

输入电流 8.70 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

宽度 4 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

MC12095DG引脚图与封装图
MC12095DG引脚图

MC12095DG引脚图

MC12095DG封装图

MC12095DG封装图

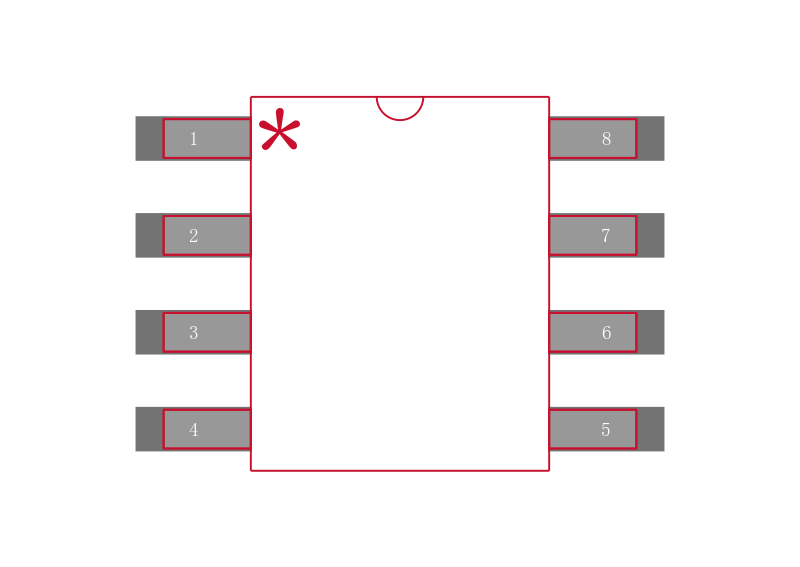

MC12095DG封装焊盘图

MC12095DG封装焊盘图

在线购买MC12095DG
型号 制造商 描述 购买
MC12095DG ON Semiconductor 安森美 ON SEMICONDUCTOR  MC12095DG  芯片, 时钟发生器/分频器 ECL 搜索库存
替代型号MC12095DG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MC12095DG

品牌： ON Semiconductor 安森美

封装： SOIC 3GHz 2.7V 8Pin

当前型号

ON SEMICONDUCTOR  MC12095DG  芯片, 时钟发生器/分频器 ECL

当前型号

型号： MC12095D

品牌： 安森美

封装： SOIC 8Pin

完全替代

2.5 GHz的低功耗分频器采用待机模式 2.5 GHz Low Power Prescaler With Stand−By Mode

MC12095DG和MC12095D的区别

型号： MC12095DR2G

品牌： 安森美

封装： SOIC 8Pin

完全替代

2.5GHz预分频器

MC12095DG和MC12095DR2G的区别

型号： MC12095DR2

品牌： 安森美

封装： SOIC 8Pin

功能相似

2.5 GHz的低功耗分频器采用待机模式 2.5 GHz Low Power Prescaler With Stand-By Mode

MC12095DG和MC12095DR2的区别
