MCP1703AT-1202E/MB

MCP1703AT-1202E/MB

数据手册.pdf
Microchip(微芯) 主动器件

MCP1703A 低压降电压稳压器### LDO(低压降)线性电压调节器,Microchip

MCP1703A 低压降电压稳压器

### LDO(低压降)线性稳压器,


欧时:
Microchip MCP1703AT-1202E/MB LDO 稳压器, 1.2 V输出, 230mA最大输出, 2%精确度, 2.7 → 16 V输入


得捷:
IC REG LINEAR 1.2V 200MA SOT89-3


立创商城:
MCP1703AT-1202E/MB


贸泽:
低压差稳压器 LOW Iq, High Vin LDO 1.2V, SOT-89


e络盟:
MICROCHIP  MCP1703AT-1202E/MB  稳压器, 固定LDO, 2.7V至16V输入, 1.2V/250mA输出, SOT-89-3


艾睿:
LDO Regulator Pos 1.2V 0.23A Automotive 4-Pin3+Tab SOT-89 T/R


Allied Electronics:
MCP1703AT-1202E/MB, LDOVoltage Regulator, 230mA, 1.2V 2%, 2.7 to 16Vin, 3-Pin SOT-89


安富利:
LDO Regulator Pos 1.2V 0.23A 4-Pin3+Tab SOT-89 T/R


Chip1Stop:
LDO Regulator Pos 1.2V 0.23A 4-Pin3+Tab SOT-89 T/R


TME:
Voltage regulator; LDO, fixed; 1.2V; 0.25A; SOT89-3; SMD; ±0.4%


Verical:
LDO Regulator Pos 1.2V 0.23A Automotive 4-Pin3+Tab SOT-89 T/R


Newark:
# MICROCHIP  MCP1703AT-1202E/MB  LDO, 2.7/16VIN, 0.25A, 1.2V, 2%, 3SOT89


DeviceMart:
IC REG LDO 1.2V .2A SOT-89-3


MCP1703AT-1202E/MB中文资料参数规格
技术参数

工作电压 2.7V ~ 16V

输出接口数 1

输入电压DC 2.70V min

输出电压 1.2 V

输出电流 250 mA

针脚数 3

静态电流 5 µA

输出电容类型 Ceramic

跌落电压 1100 mV

输入电压Max 16 V

输入电压Min 2.7 V

输出电流Max 230 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 2.0 %

输入电压 2.7V ~ 16V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-89-3

外形尺寸

长度 4.6 mm

宽度 2.6 mm

高度 1.6 mm

封装 SOT-89-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Security, 车用, Power Management, Industrial, Portable Devices, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

MCP1703AT-1202E/MB引脚图与封装图

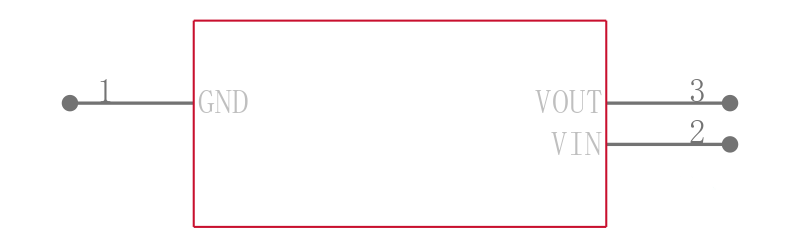

MCP1703AT-1202E/MB引脚图

MCP1703AT-1202E/MB引脚图

MCP1703AT-1202E/MB封装图

MCP1703AT-1202E/MB封装图

MCP1703AT-1202E/MB封装焊盘图

MCP1703AT-1202E/MB封装焊盘图

在线购买MCP1703AT-1202E/MB
型号 制造商 描述 购买
MCP1703AT-1202E/MB Microchip 微芯 MCP1703A 低压降电压稳压器 ### LDO(低压降)线性电压调节器,Microchip 搜索库存
替代型号MCP1703AT-1202E/MB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MCP1703AT-1202E/MB

品牌: Microchip 微芯

封装: SOT-89 1.2V 250mA 3Pin

当前型号

MCP1703A 低压降电压稳压器### LDO(低压降)线性电压调节器,Microchip

当前型号

型号: MCP1703AT-1202E/CB

品牌: 微芯

封装: SOT-23A 1.2V 250mA 3Pin

完全替代

MICROCHIP  MCP1703AT-1202E/CB  稳压器, 固定LDO, 2.7V至16V输入, 1.2V/250mA输出, SOT-23A-3

MCP1703AT-1202E/MB和MCP1703AT-1202E/CB的区别

型号: MCP1703T-1202E/MB

品牌: 微芯

封装: SOT-89-3 1.2V 250mA 3Pin

完全替代

MCP1703 低压降电压稳压器### LDO(低压降)线性电压调节器,Microchip

MCP1703AT-1202E/MB和MCP1703T-1202E/MB的区别
