MCP6L91T-E/OT
数据手册.pdfMicrochip(微芯)
主动器件
MCP6L91T-E/OT中文资料参数规格
技术参数
电源电压DC 2.40V min
工作电压 2.4V ~ 6V
输出电流 25 mA
供电电流 850 µA
电路数 1
通道数 1
针脚数 5
共模抑制比 91 dB
静态电流 1.35 mA
输入补偿漂移 1.30 µV/K
带宽 10 MHz
转换速率 7.00 V/μs
增益频宽积 10 MHz
输入补偿电压 1 mV
输入偏置电流 1 pA
工作温度Max 125 ℃
工作温度Min -40 ℃
增益带宽 10 MHz
共模抑制比Min 90dB ~ 95dB
电源电压 2.4V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
长度 3.1 mm
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Automotive, 电源管理, 车用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
MCP6L91T-E/OT引脚图与封装图

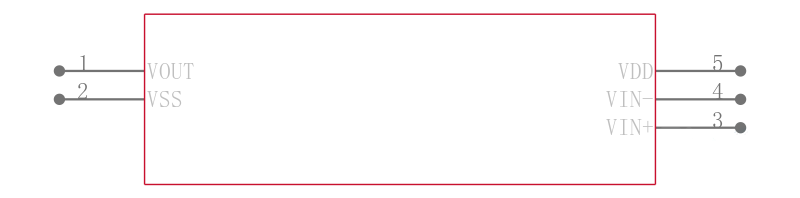

MCP6L91T-E/OT引脚图

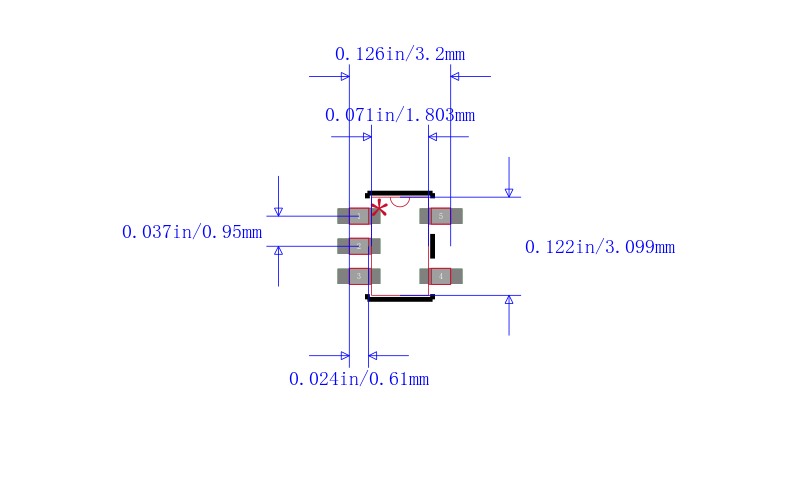

MCP6L91T-E/OT封装图

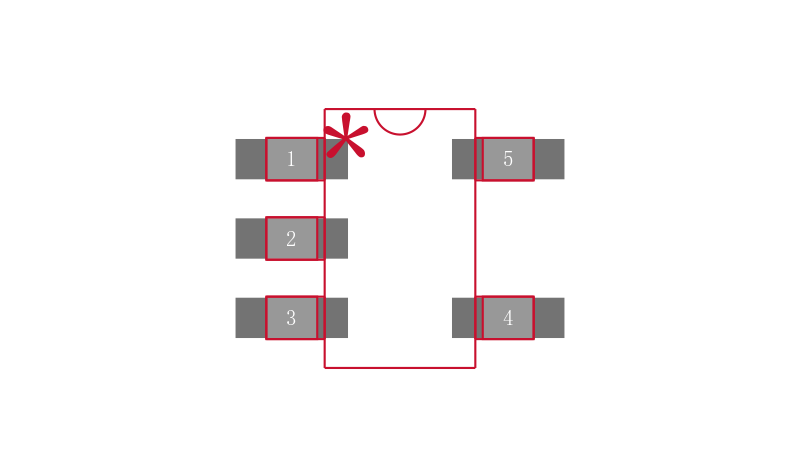

MCP6L91T-E/OT封装焊盘图
在线购买MCP6L91T-E/OT
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MCP6L91T-E/OT | Microchip 微芯 | MICROCHIP MCP6L91T-E/OT 芯片, 运算放大器, 10MHZ, 7V/ US, SOT-23-5, 整卷 | 搜索库存 |
替代型号MCP6L91T-E/OT
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MCP6L91T-E/OT 品牌： Microchip 微芯 封装： SOT-23 10MHz 5Pin | 当前型号 | MICROCHIP MCP6L91T-E/OT 芯片, 运算放大器, 10MHZ, 7V/ US, SOT-23-5, 整卷 | 当前型号 |
| 型号： TSV321RILT 品牌： 意法半导体 封装： SOT-23 1.3MHz 1Channel 5Pin | 功能相似 | TSV321 系列 6 V 1.4 MHz 轨对轨 低功耗 运算放大器 -SOT-23-6 | MCP6L91T-E/OT和TSV321RILT的区别 |
| 型号： LMV321RIYLT 品牌： 意法半导体 封装： SOT-23 5Pin | 功能相似 | STMICROELECTRONICS LMV321RIYLT 运算放大器, 单路, AEC-Q100, 1 MHz, 1个放大器, 0.35 V/µs, 2.7V 至 6V, SOT-23, 5 引脚 | MCP6L91T-E/OT和LMV321RIYLT的区别 |
| 型号： AD8691AUJZ 品牌： 亚德诺 封装： TSOT 5Pin | 功能相似 | ANALOG DEVICES AD8691AUJZ 芯片, 运算放大器 CMOS | MCP6L91T-E/OT和AD8691AUJZ的区别 |
