MMBT4403
数据手册.pdf
Fairchild
飞兆/仙童
分立器件
MMBT4403中文资料参数规格
技术参数
频率 200 MHz
额定电压DC -40.0 V
额定电流 -600 mA
针脚数 3
极性 PNP, P-Channel
耗散功率 350 mW
击穿电压集电极-发射极 40 V
最小电流放大倍数hFE 100 @150mA, 2V
最大电流放大倍数hFE 300
额定功率Max 350 mW
直流电流增益hFE 300
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 350 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
外形尺寸
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
物理参数
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8541210075
MMBT4403引脚图与封装图
MMBT4403引脚图

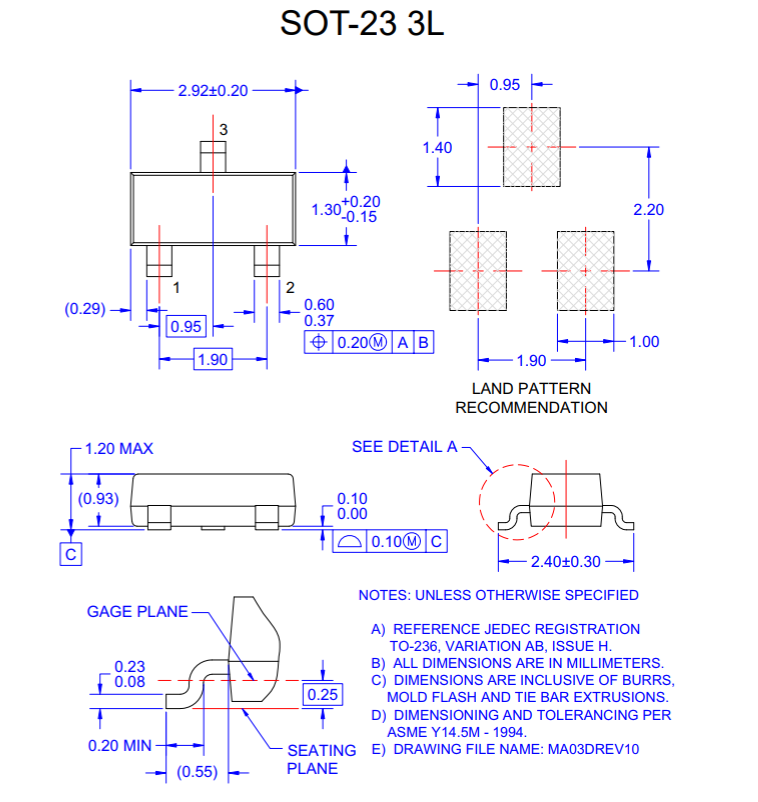

MMBT4403封装图
