MMZ1608S181A
数据手册.pdf
TDK
东电化
滤波器与EMI/RFI部件
MMZ1608S181A中文资料参数规格
技术参数
频率 100 MHz
额定电流 500 mA
电阻 200 mΩ
屏蔽 No
测试频率 100 MHz
电阻DC） 200 mΩ
额定电流DC 500 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
电阻DC Max 0.2 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 0.8 mm
高度 0.95 mm
封装公制 1608
封装 0603
其他
产品生命周期 Not Recommended for New Design
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8504508000
MMZ1608S181A引脚图与封装图

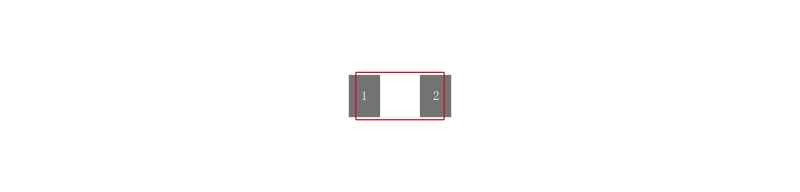

MMZ1608S181A引脚图

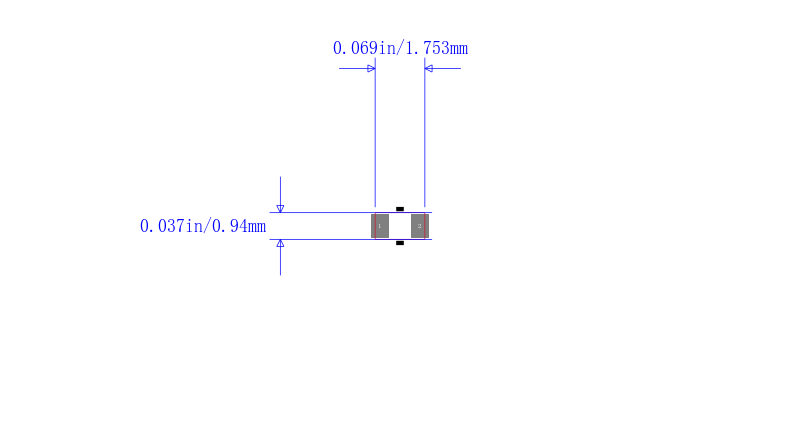

MMZ1608S181A封装图
MMZ1608S181A封装焊盘图
在线购买MMZ1608S181A
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MMZ1608S181A | TDK 东电化 | TDK MMZ1608S181A 铁氧体磁珠, 0603, 180Ω | 搜索库存 |
替代型号MMZ1608S181A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MMZ1608S181A 品牌： TDK 东电化 封装： | 当前型号 | TDK MMZ1608S181A 铁氧体磁珠, 0603, 180Ω | 当前型号 |
| 型号： MMZ1608S181AT 品牌： 东电化 封装： | 完全替代 | 0603 MMZ 系列这是一款多层贴片磁珠产品，采用磁性屏蔽设计，允许进行高密度安装 减少了导线之间的浮动能力，有助于显著改善高频性能 EMI 抑制有助于扩展至 GHz 范围 应用包括消除手机、便携式音频播放器等的信号线路噪声。 ### 磁珠 - 表面安装 | MMZ1608S181A和MMZ1608S181AT的区别 |
| 型号： BLM18PG221SN1D 品牌： 村田 封装： | 功能相似 | MURATA BLM18PG221SN1D 铁氧体磁珠, 0603封装, 阻抗220Ω | MMZ1608S181A和BLM18PG221SN1D的区别 |
