MAX392ESE+

MAX392ESE+

数据手册.pdf

MAXIM INTEGRATED PRODUCTS  MAX392ESE+  模拟开关, 精准, SPST - 常开, 4 放大器, 175 ohm, 3V至15V, ± 3V至± 8V, NSOIC, 16 引脚

模拟开关(四路),

Maxim Integrated Products 的一系列模拟开关和多路复用器适合各种用途。

### 开关和多路复用器,Maxim Integrated


欧时:
### 模拟开关(四路),Maxim IntegratedMaxim Integrated Products 的一系列模拟开关和多路复用器适合各种用途。### 模拟开关,Maxim Integrated


得捷:
IC SWITCH QUAD SPST 16SOIC


立创商城:
MAX392ESE+


贸泽:
Analog Switch ICs Precision Quad SPST Analog Switch


e络盟:
模拟开关, 精准, 4 放大器, SPST - 常开, 175 ohm, 3V至15V, ± 3V至± 8V, NSOIC, 16 引脚


Chip1Stop:
Analog Switch Quad SPST 16-Pin SOIC N


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX392ESE+  Analog Switch, Precision, SPST - NO, 4 Channels, 175 ohm, 3V to 15V, ± 3V to ± 8V, NSOIC, 16 Pins


MAX392ESE+中文资料参数规格
技术参数

供电电流 1 µA

电路数 4

通道数 4

针脚数 16

耗散功率 696 mW

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 696 mW

电源电压Max 15 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Signal Processing, 通信与网络, Portable Devices, Communications & Networking, 信号处理, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MAX392ESE+引脚图与封装图

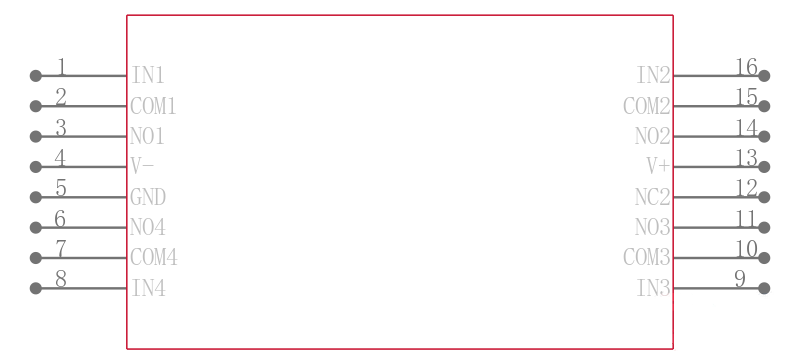

MAX392ESE+引脚图

MAX392ESE+引脚图

MAX392ESE+封装图

MAX392ESE+封装图

MAX392ESE+封装焊盘图

MAX392ESE+封装焊盘图

在线购买MAX392ESE+
型号 制造商 描述 购买
MAX392ESE+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX392ESE+  模拟开关, 精准, SPST - 常开, 4 放大器, 175 ohm, 3V至15V, ± 3V至± 8V, NSOIC, 16 引脚 搜索库存
替代型号MAX392ESE+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: MAX392ESE+

品牌: Maxim Integrated 美信

封装: NSOIC 16Pin

当前型号

MAXIM INTEGRATED PRODUCTS  MAX392ESE+  模拟开关, 精准, SPST - 常开, 4 放大器, 175 ohm, 3V至15V, ± 3V至± 8V, NSOIC, 16 引脚

当前型号

型号: MAX352ESE+

品牌: 美信

封装: SOIC 4Bit 16Pin

完全替代

MAXIM INTEGRATED PRODUCTS  MAX352ESE+  模拟开关, 精准, SPST - 常开, 4 放大器, 80 ohm, 10V 至 30V, ± 4.5V 至 ± 20V, NSOIC, 16 引脚

MAX392ESE+和MAX352ESE+的区别

型号: MAX392ESE

品牌: 美信

封装: NSOIC 16Pin

完全替代

精密,四路, SPST模拟开关 Precision, Quad, SPST Analog Switches

MAX392ESE+和MAX392ESE的区别

型号: MAX338ESE+

品牌: 美信

封装: SOIC 16Pin

类似代替

MAXIM INTEGRATED PRODUCTS  MAX338ESE+..  芯片, 多路复用器/分离器, 8X1, 400Ω, 16NSOIC

MAX392ESE+和MAX338ESE+的区别
