MAX1748EUE+
数据手册.pdfMaxim Integrated(美信)
主动器件
MAX1748EUE+中文资料参数规格
技术参数
输出接口数 3
输出电压 2.7V ~ 13V
耗散功率 755 mW
开关频率 1 MHz
输入电压Max 5.5 V
输入电压Min 2.7 V
输出电压Max 13 V
输出电压Min 2.7 V
输出电流Max 275 mA
输出电流Min 500 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 755 mW
输入电压 2.7V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
长度 5.1 mm
宽度 4.5 mm
高度 0.95 mm
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 转换器，TFT LCD
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
MAX1748EUE+引脚图与封装图

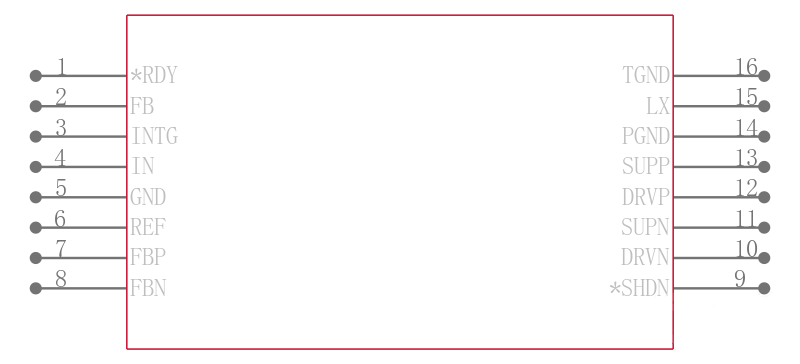

MAX1748EUE+引脚图

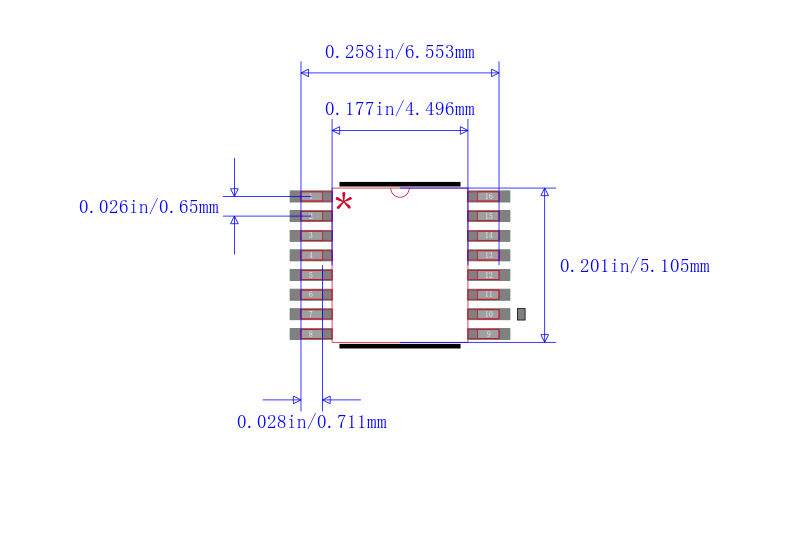

MAX1748EUE+封装图
MAX1748EUE+封装焊盘图
