M24256-BWMN6TP

M24256-BWMN6TP

数据手册.pdf

PROM 串行 I²C,STMicroelectronics与所有 I²C 总线接口模式兼容 ### EEPROM 串行存取 - STMicroelectronics

电可擦除 PROM 串行 I²C,STMicroelectronics

与所有 I²C 总线接口模式兼容

### EEPROM 串行存取 - STMicroelectronics


立创商城:
M24256-BWMN6TP


得捷:
IC EEPROM 256KBIT I2C 1MHZ 8SOIC


欧时:
STMicroelectronics M24256-BWMN6TP 串行 EEPROM 存储器, 256kbit, 串行 - I2C接口, 900ns, 2.5 → 5.5 V


贸泽:
EEPROM 256K 32Kx8


艾睿:
EEPROM Serial-I2C 256K-bit 32K x 8 3.3V/5V 8-Pin SO N T/R


安富利:
EEPROM Serial-I2C 256K-bit 32K x 8 3.3V/5V 8-Pin SO N T/R


富昌:
M24256 系列 256 Kb 32 K x 8 5 V 串行 I²C 总线 EEPROM - SOIC-8


Chip1Stop:
EEPROM Serial-I2C 256K-bit 32K x 8 3.3V/5V 8-Pin SO N T/R


TME:
Memory; EEPROM; I2C; 32kx8bit; 1.8÷5.5V; SO8


Verical:
EEPROM Serial-I2C 256K-bit 32K x 8 3.3V/5V 8-Pin SO N T/R


儒卓力:
**E²ser.I²C 32Kx8 SO8 2.5V **


Win Source:
IC EEPROM 256KBIT 1MHZ 8SO


M24256-BWMN6TP中文资料参数规格
技术参数

频率 1 MHz

电源电压DC 2.50V min

工作电压 1.8V ~ 5.5V

供电电流 2.5 mA

时钟频率 1 MHz

存取时间 450 ns

内存容量 32000 B

存取时间Max 450 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 4 mm

高度 1.25 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

香港进出口证 NLR

M24256-BWMN6TP引脚图与封装图

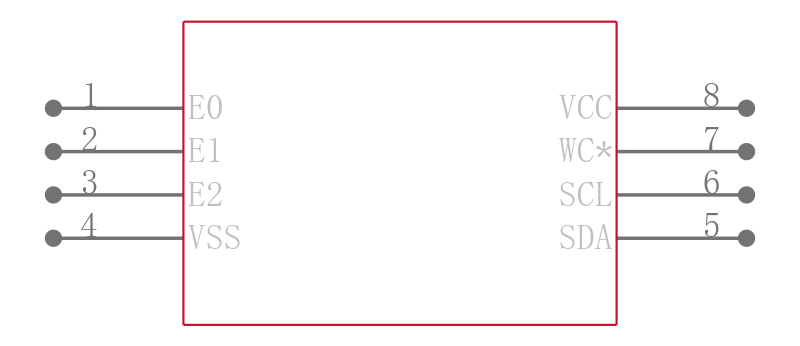

M24256-BWMN6TP引脚图

M24256-BWMN6TP引脚图

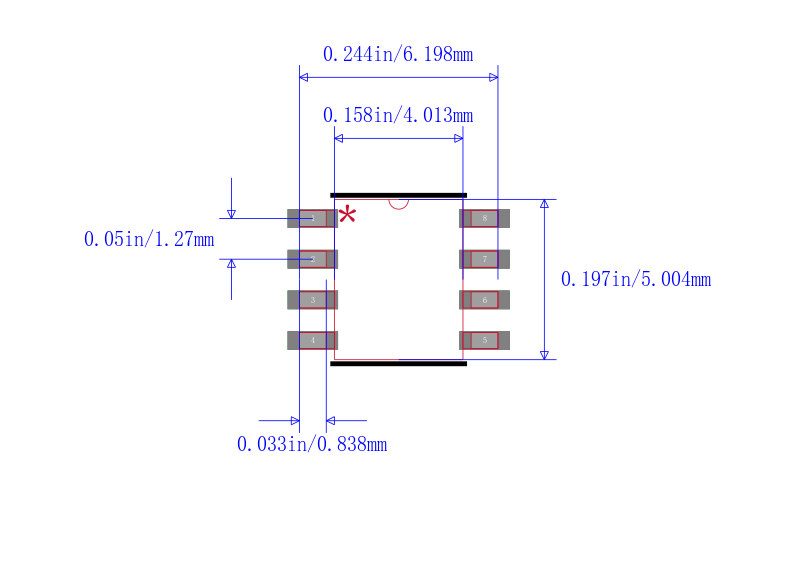

M24256-BWMN6TP封装图

M24256-BWMN6TP封装图

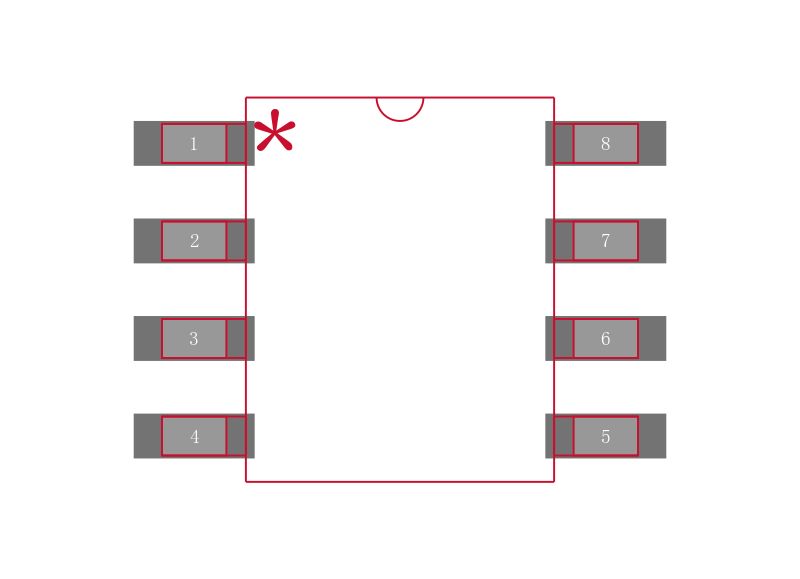

M24256-BWMN6TP封装焊盘图

M24256-BWMN6TP封装焊盘图

在线购买M24256-BWMN6TP
型号 制造商 描述 购买
M24256-BWMN6TP ST Microelectronics 意法半导体 PROM 串行 I²C,STMicroelectronics 与所有 I²C 总线接口模式兼容 ### EEPROM 串行存取 - STMicroelectronics 搜索库存
替代型号M24256-BWMN6TP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: M24256-BWMN6TP

品牌: ST Microelectronics 意法半导体

封装: SO 32000B 2.5V 1MHz 8Pin

当前型号

PROM 串行 I²C,STMicroelectronics与所有 I²C 总线接口模式兼容 ### EEPROM 串行存取 - STMicroelectronics

当前型号

型号: M24256-BWMN6P

品牌: 意法半导体

封装: SO 32000B 2.5V 1MHz 8Pin

类似代替

STMICROELECTRONICS  M24256-BWMN6P  EEPROM, 256 Kbit, 32K x 8位, 1 MHz, 串行 I2C, SOIC, 8 引脚

M24256-BWMN6TP和M24256-BWMN6P的区别

型号: M24256-BWMN6TP/K

品牌: 意法半导体

封装: 8-SOIC

类似代替

EEPROM Serial-I2C 256Kbit 32K x 8 3.3V/5V 8Pin SOIC T/R

M24256-BWMN6TP和M24256-BWMN6TP/K的区别

型号: M24256-BWMN6T

品牌: 意法半导体

封装: SO 256000B 5V 400kHz 8Pin

类似代替

一百二十八分之二百五十六千位串行I2C总线的EEPROM采用三片选线 256/128 Kbit Serial I2C Bus EEPROM With Three Chip Enable Lines

M24256-BWMN6TP和M24256-BWMN6T的区别
