M24C04-WBN6P

M24C04-WBN6P

数据手册.pdf

PROM 串行 I²C,STMicroelectronics与所有 I²C 总线接口模式兼容 ### EEPROM 串行存取 - STMicroelectronics

电可擦除 PROM 串行 I²C,STMicroelectronics

与所有 I²C 总线接口模式兼容


欧时:
### 电可擦除 PROM 串行 I²C,STMicroelectronics与所有 I²C 总线接口模式兼容 ### EEPROM 串行存取 - STMicroelectronics


得捷:
IC EEPROM 4KBIT I2C 400KHZ 8DIP


艾睿:
EEPROM Serial-I2C 4K-bit 512 x 8 3.3V/5V 8-Pin PDIP


安富利:
EEPROM Serial-I2C 4K-bit 512 x 8 3.3V/5V 8-Pin PDIP


富昌:
M24C 系列 4Kb 512 Kb x 8 串行I2C总线 2.5 V DIP-8 EE


Chip1Stop:
EEPROM Serial-I2C 4K-bit 512 x 8 3.3V/5V 8-Pin PDIP


TME:
Memory; EEPROM; I2C; 512x8bit; 2.5÷5.5V; DIP8


Verical:
EEPROM Serial-I2C 4K-bit 512 x 8 3.3V/5V 8-Pin PDIP Tube


Newark:
# STMICROELECTRONICS  M24C04-WBN6P  SERIAL EEPROM, 4KBIT, 400KHZ, DIP-8


儒卓力:
**E²ser.I²C 512x8 DIP8 2.5V **


Win Source:
IC EEPROM 4KBIT 400KHZ 8DIP


M24C04-WBN6P中文资料参数规格
技术参数

频率 0.4 MHz

电源电压DC 2.50V min

工作电压 2.5V ~ 5.5V

供电电流 1 mA

针脚数 8

时钟频率 400 kHz

存取时间 900 ns

内存容量 500 B

存取时间Max 900 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 10.16 mm

宽度 7.11 mm

高度 4.95 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

制造应用 Computers & Computer Peripherals, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

M24C04-WBN6P引脚图与封装图

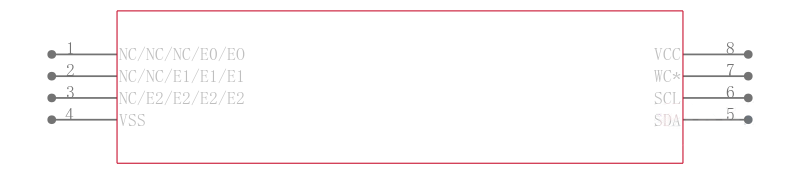

M24C04-WBN6P引脚图

M24C04-WBN6P引脚图

M24C04-WBN6P封装图

M24C04-WBN6P封装图

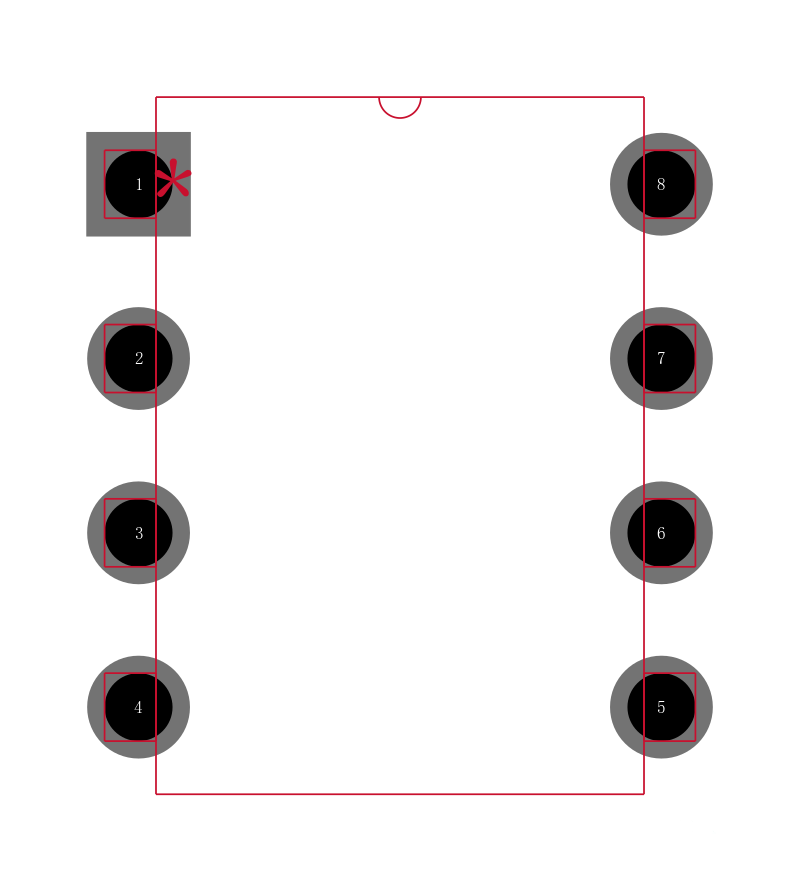

M24C04-WBN6P封装焊盘图

M24C04-WBN6P封装焊盘图

在线购买M24C04-WBN6P
型号 制造商 描述 购买
M24C04-WBN6P ST Microelectronics 意法半导体 PROM 串行 I²C,STMicroelectronics 与所有 I²C 总线接口模式兼容 ### EEPROM 串行存取 - STMicroelectronics 搜索库存
替代型号M24C04-WBN6P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: M24C04-WBN6P

品牌: ST Microelectronics 意法半导体

封装: PDIP 500B 2.5V 400kHz 8Pin

当前型号

PROM 串行 I²C,STMicroelectronics与所有 I²C 总线接口模式兼容 ### EEPROM 串行存取 - STMicroelectronics

当前型号

型号: M24C04-WBN6

品牌: 意法半导体

封装: 8-DIP 4000B

类似代替

16Kbit的, 8Kbit , 4k位, 2Kbit和1K位,串行I²C总线EEPROM 16Kbit, 8Kbit, 4Kbit, 2Kbit and 1Kbit Serial I2C Bus EEPROM

M24C04-WBN6P和M24C04-WBN6的区别

型号: CAT24C04LI-G

品牌: 安森美

封装: PDIP 500B 1.7V 400kHz 8Pin

功能相似

PROM 串行 I²C,ON Semiconductor### EEPROM 串行存取 - ON Semiconductor

M24C04-WBN6P和CAT24C04LI-G的区别

型号: AT24C04B-PU

品牌: 爱特美尔

封装: 8-DIP 500B 1.8V 1MHz 8Pin

功能相似

ATMEL  AT24C04B-PU  EEPROM, 4 Kbit, 512 x 8位, 400 kHz, 串行, DIP, 8 引脚

M24C04-WBN6P和AT24C04B-PU的区别
