MAX3002EUP+

MAX3002EUP+

数据手册.pdf

MAXIM INTEGRATED PRODUCTS  MAX3002EUP+  TRANSLATOR, 8 CH, 15KV ESD, 3002 新

线路驱动器，


得捷:
IC TRANSLATOR BIDIR 20TSSOP


欧时:
Maxim MAX3002EUP+, 八 电压电平移位器, 三态输出, 1.65 → 5.5 V电源, 20引脚 TSSOP封装


立创商城:
MAX3002EUP+


贸泽:
转换 - 电压电平 +1.2V to +5.5V, +/-15kV ESD-Protected, 0.1 uA, 35Mbps, 8-Channel Level Translators


e络盟:
芯片, 转换器, 8通道, 15KV, 静电防护, 3002


安富利:
Level Translator 20-Pin TSSOP


Chip1Stop:
Level Translator 20-Pin TSSOP


TME:
IC: digital; Logic voltage level translator; 1.2÷5.5VDC; SMD


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX3002EUP+  TRANSLATOR, 8 CH, 15KV ESD, 3002


DeviceMart:
IC TRANSLATOR LEVEL 8CH 20TSSOP


MAX3002EUP+中文资料参数规格
技术参数

电源电压DC 1.65V min

输出电流 20 µA

电路数 1

通道数 8

针脚数 20

位数 8

耗散功率 559 mW

数据速率 20.0 Mbps

上升时间 15.0 ns

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

输出通道数 1

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 0.95 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Industrial, 通信与网络, Portable Devices, 工业, Sensing & Instrumentation, 传感与仪器, Consumer Electronics, 消费电子产品, 便携式器材, Communications & Networking

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

MAX3002EUP+引脚图与封装图

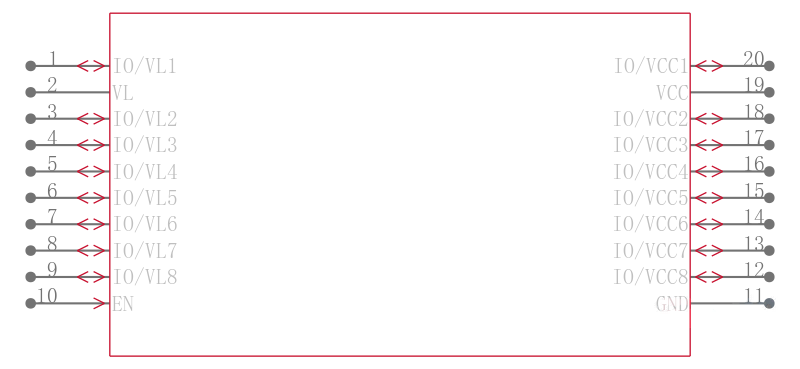

MAX3002EUP+引脚图

MAX3002EUP+引脚图

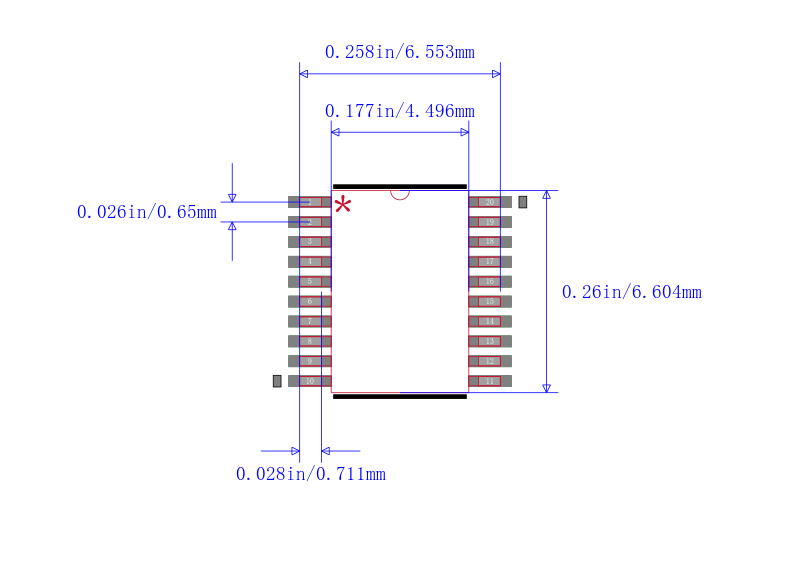

MAX3002EUP+封装图

MAX3002EUP+封装图

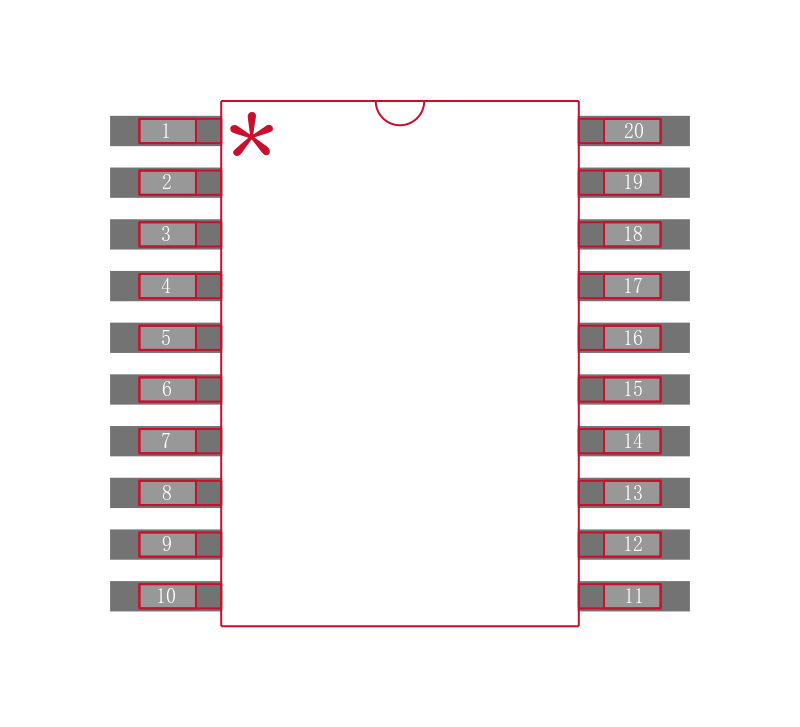

MAX3002EUP+封装焊盘图

MAX3002EUP+封装焊盘图

在线购买MAX3002EUP+
型号 制造商 描述 购买
MAX3002EUP+ Maxim Integrated 美信 MAXIM INTEGRATED PRODUCTS  MAX3002EUP+  TRANSLATOR, 8 CH, 15KV ESD, 3002 新 搜索库存
替代型号MAX3002EUP+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX3002EUP+

品牌： Maxim Integrated 美信

封装：

当前型号

MAXIM INTEGRATED PRODUCTS  MAX3002EUP+  TRANSLATOR, 8 CH, 15KV ESD, 3002 新

当前型号

型号： MAX3002EUP+T

品牌： 美信

封装： TSSOP-20

完全替代

+1.2V to +5.5V, 15kV ESD-Protected, 0.1A, 35Mbps, 8Channel Level Translators

MAX3002EUP+和MAX3002EUP+T的区别

型号： MAX3002EUP-T

品牌： 美信

封装：

完全替代

转换 - 电压电平 +1.2V to +5.5V, 15kV ESD-Protected, 0.1A, 35Mbps, 8-Channel Level Translators

MAX3002EUP+和MAX3002EUP-T的区别

型号： MAX3002EUP

品牌： 美信

封装：

类似代替

\+ 1.2V至+ 5.5V ， ± 15kV ESD保护， 0.1μA ， 35Mbps ， 8通道电平转换器 +1.2V to +5.5V, 【15kV ESD-Protected, 0.1レA, 35Mbps, 8-Channel Level Translators

MAX3002EUP+和MAX3002EUP的区别
