MAX3001EEUP+

MAX3001EEUP+

数据手册.pdf

Maxim Integrated### 其他线路驱动器

线路驱动器，


得捷:
IC TRANSLATOR BIDIR 20TSSOP


欧时:
Maxim MAX3001EEUP+, 八 电压电平移位器, 三态输出, 1.65 → 5.5 V电源, 20引脚 TSSOP封装


立创商城:
MAX3001EEUP+


贸泽:
转换 - 电压电平 1.2-5.5V .1uA 35Mbps 8Ch


e络盟:
电平转换器, 8输入, 1.65 V至5.5 V电源, 0.02 mA输出, 50 ns延迟, TSSOP-20


安富利:
Level Translator 20-Pin TSSOP


TME:
IC: digital; Logic voltage level translator; 1.2÷5.5VDC; SMD


DeviceMart:
IC TRANSLATOR LEVEL 8CH 20-TSSOP


Win Source:
IC TRANSLATOR LEVEL 8CH 20-TSSOP


MAX3001EEUP+中文资料参数规格
技术参数

电源电压DC 1.65V min

输出电流 0.02 mA

供电电流 100 nA

电路数 1

通道数 8

针脚数 20

位数 8

耗散功率 559 mW

数据速率 4.00 Mbps

上升时间 25 ns

输入数 8

下降时间 25 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

输出通道数 1

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 0.95 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

MAX3001EEUP+引脚图与封装图

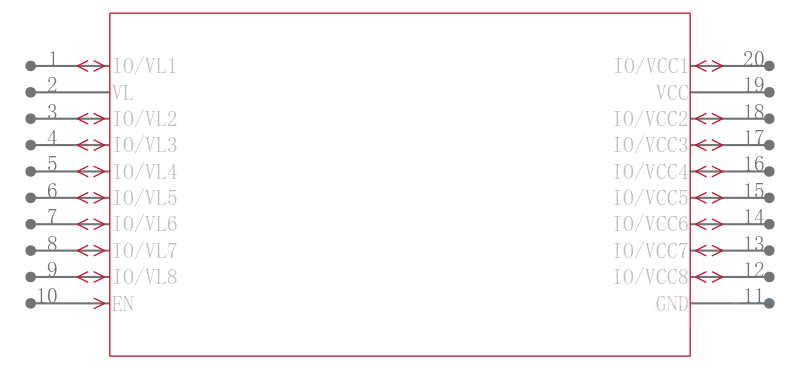

MAX3001EEUP+引脚图

MAX3001EEUP+引脚图

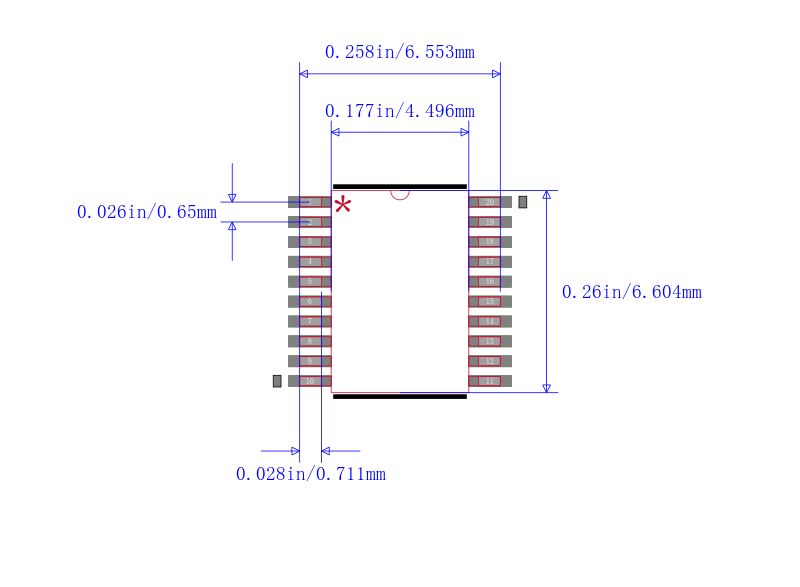

MAX3001EEUP+封装图

MAX3001EEUP+封装图

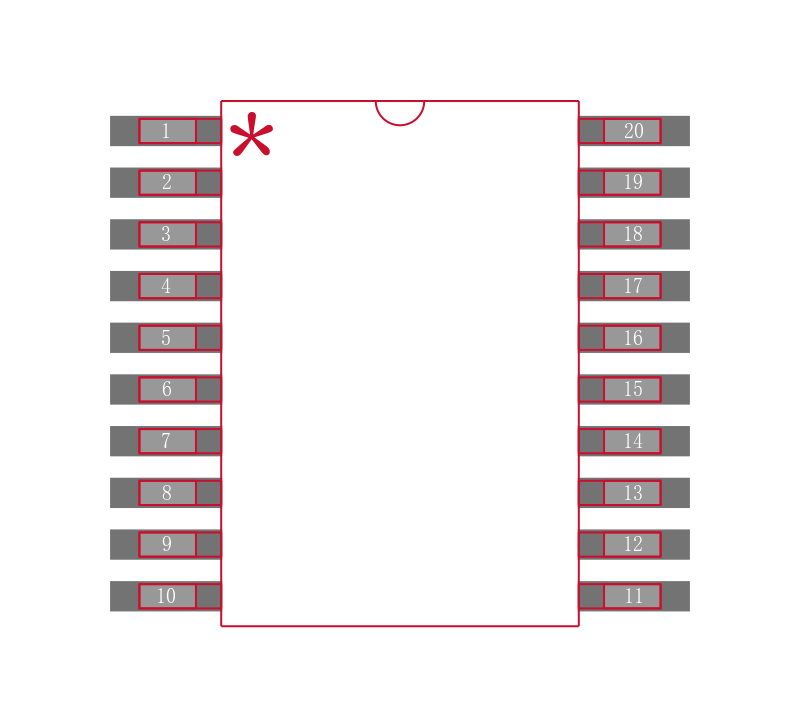

MAX3001EEUP+封装焊盘图

MAX3001EEUP+封装焊盘图

在线购买MAX3001EEUP+
型号 制造商 描述 购买
MAX3001EEUP+ Maxim Integrated 美信 Maxim Integrated ### 其他线路驱动器 搜索库存
替代型号MAX3001EEUP+
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MAX3001EEUP+

品牌： Maxim Integrated 美信

封装：

当前型号

Maxim Integrated### 其他线路驱动器

当前型号

型号： MAX3001EEUP+T

品牌： 美信

封装：

完全替代

+1.2V to +5.5V, 15kV ESD-Protected, 0.1A, 35Mbps, 8Channel Level Translators

MAX3001EEUP+和MAX3001EEUP+T的区别

型号： MAX3001EAUP+T

品牌： 美信

封装： TSSOP-20

完全替代

+1.2V to +5.5V, ±15kV ESD-Protected, 0.1μA, 35Mbps, 8Channel Level Translators

MAX3001EEUP+和MAX3001EAUP+T的区别

型号： MAX3001EEUP-T

品牌： 美信

封装：

完全替代

转换 - 电压电平 +1.2V to +5.5V, +/-15kV ESD-Protected, 0.1microA, 35Mbps, 8-Channel Level Translators

MAX3001EEUP+和MAX3001EEUP-T的区别
