LM1117S-3.3
TI
德州仪器
电子元器件分类
LM1117S-3.3中文资料参数规格
技术参数
输出接口数 1
输出电压 3.3 V
输出电流 800 mA
跌落电压 1.2V @800mA
输入电压 ≤15 V
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-263-4
外形尺寸
封装 TO-263-4
物理参数
工作温度 0℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
LM1117S-3.3引脚图与封装图

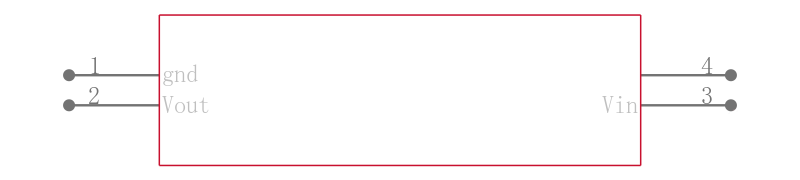

LM1117S-3.3引脚图

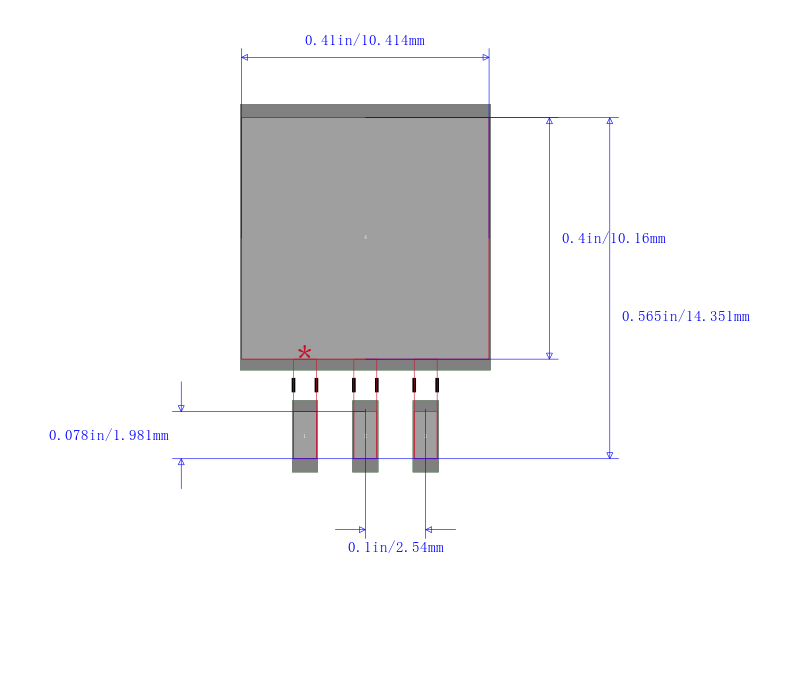

LM1117S-3.3封装图

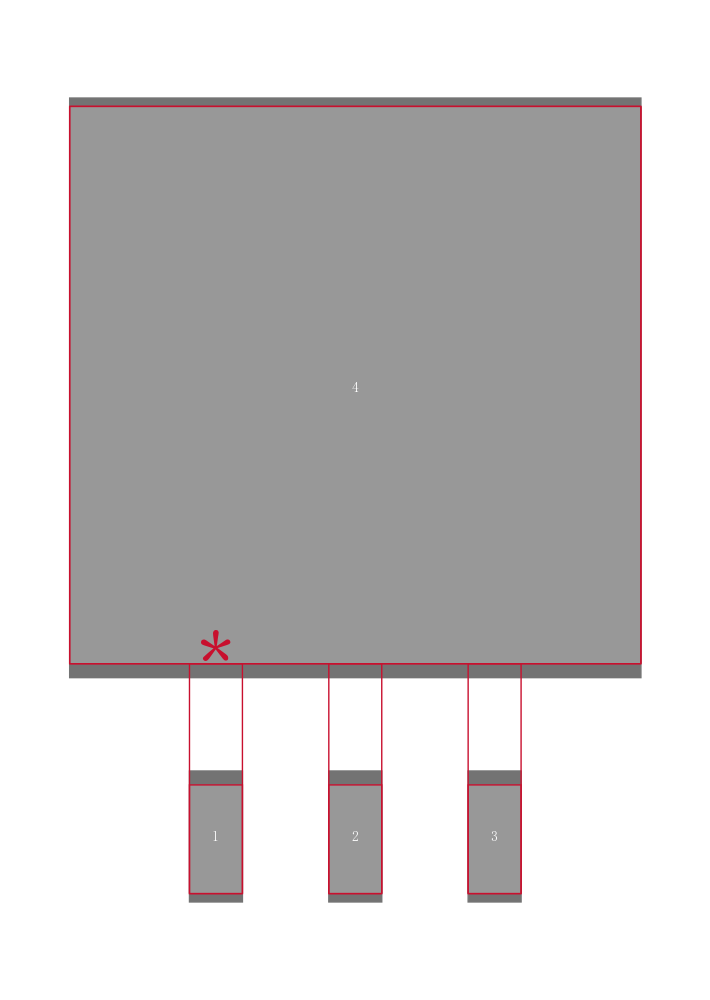

LM1117S-3.3封装焊盘图
在线购买LM1117S-3.3
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM1117S-3.3 | TI 德州仪器 | LDO Regulator Pos 3.3V 0.8A 4Pin3+Tab TO-263 Rail | 搜索库存 |
替代型号LM1117S-3.3
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM1117S-3.3 品牌： TI 德州仪器 封装： | 当前型号 | LDO Regulator Pos 3.3V 0.8A 4Pin3+Tab TO-263 Rail | 当前型号 |
| 型号： LM1117S-3.3/NOPB 品牌： 德州仪器 封装： TO-263-4 800mA 3Pin | 类似代替 | LDO Regulator Pos 3.3V 0.8A 4Pin3+Tab TO-263 Rail | LM1117S-3.3和LM1117S-3.3/NOPB的区别 |
| 型号： LT1117CM-3.3#PBF 品牌： 凌力尔特 封装： TO-263-4 | 功能相似 | LDO（低压降）线性电压调节器，3.3V 输出，Linear Technology### LDO（低压降）线性电压调节器，Linear Technology**Linear Technology** 低压降线性调节器 LDO 具有非常低的压降、线路和负载调节以及快速瞬时响应。 正、负和多输出 LDO 线性调节器提供固定或可调节输出。 有些 LDO+ 设备具有比标准线性调节器更多的功能；有些可监测电压、电流和温度。 它们还具有编程电流限制、有源输出放电，或者均匀控制为 LDO 供电的上游电源。 快速瞬间响应速度 宽输入电压范围：0.9V 至 80V 输出电流从 100 mA 至 7.5A | LM1117S-3.3和LT1117CM-3.3#PBF的区别 |
| 型号： LT1117CM-5#PBF 品牌： 凌力尔特 封装： D2PAK-3 | 功能相似 | 低压差稳压器 5V Low Dropout Regulator | LM1117S-3.3和LT1117CM-5#PBF的区别 |
