LM2902DE4
TI
德州仪器
主动器件
LM2902DE4中文资料参数规格
技术参数
输出电流 30mA @15V
通道数 4
共模抑制比 50 dB
带宽 1.20 MHz
转换速率 500 mV/μs
增益频宽积 1.2 MHz
输入偏置电流 0.02μA @5V
工作温度Max 125 ℃
工作温度Min -40 ℃
共模抑制比Min 50 dB
电源电压Max 26 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
LM2902DE4引脚图与封装图

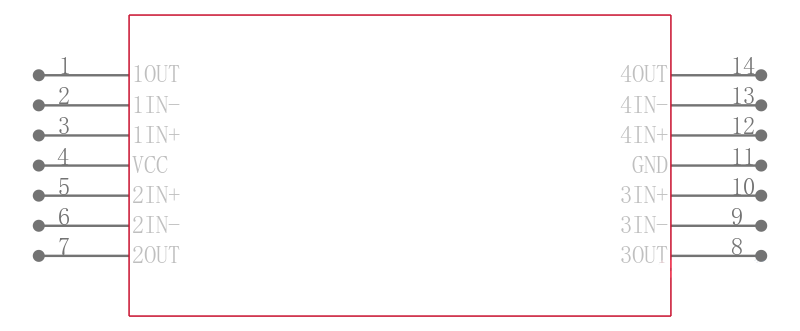

LM2902DE4引脚图
LM2902DE4封装图
LM2902DE4封装焊盘图
在线购买LM2902DE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM2902DE4 | TI 德州仪器 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | 搜索库存 |
替代型号LM2902DE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM2902DE4 品牌： TI 德州仪器 封装： SOIC-14 1.2MHz 4Channel 14Pin | 当前型号 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： LM2902DR 品牌： 德州仪器 封装： SOIC 1.2MHz 4Channel 14Pin | 类似代替 | TEXAS INSTRUMENTS LM2902DR 运算放大器, 四路, 1.2 MHz, 4个放大器, 0.5 V/µs, ± 1.5V 至 ± 13V, SOIC, 14 引脚 | LM2902DE4和LM2902DR的区别 |
| 型号： LM2902D 品牌： 德州仪器 封装： SOIC 1.2MHz 4Channel 14Pin | 类似代替 | LM 系列Texas Instruments 的一系列通用运算放大器适用于多种使用。 这些设备在非专业应用中提供经济型性能，并提供单路、双路和四路配置。 该系列包括多种通孔和表面安装封装。 运算放大器 LM 系列中的很多设备提供低功耗，且能够采用单电源操作，带包括接地在内的输入共模电压。### 运算放大器，Texas Instruments | LM2902DE4和LM2902D的区别 |
| 型号： LM2902DRG4 品牌： 德州仪器 封装： SOIC-14 1.2MHz 4Channel 14Pin | 类似代替 | 翻两番运算放大器 QUADRUPLE OPERATIONAL AMPLIFIERS | LM2902DE4和LM2902DRG4的区别 |
