LYT7504D
数据手册.pdf
Power Integrations
帕沃英蒂格盛
主动器件
LYT7504D中文资料参数规格
技术参数
频率 20 kHz
输出接口数 1
输出电流 125 mA
针脚数 8
耗散功率 22 W
开关频率 20 kHz
输入电压Max 308 VAC
输入电压Min 90 VAC
输出电压Max 60 V
输出电流Max 125 mA
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 90VAC ~ 308VAC
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Each
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
LYT7504D引脚图与封装图

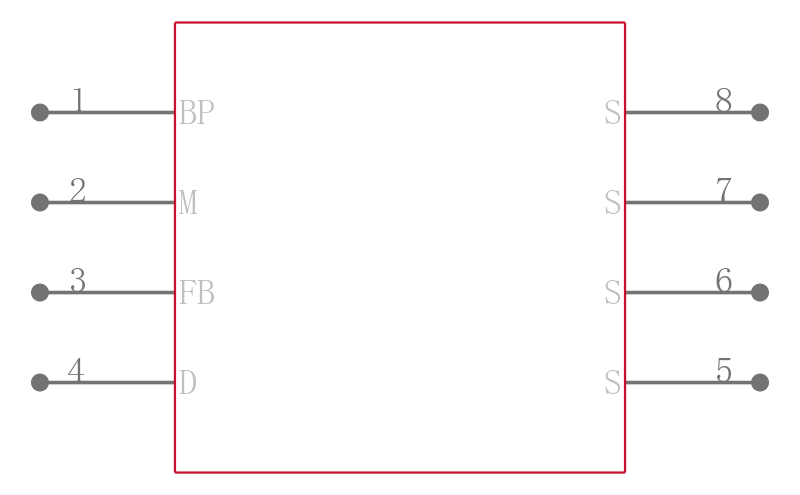

LYT7504D引脚图

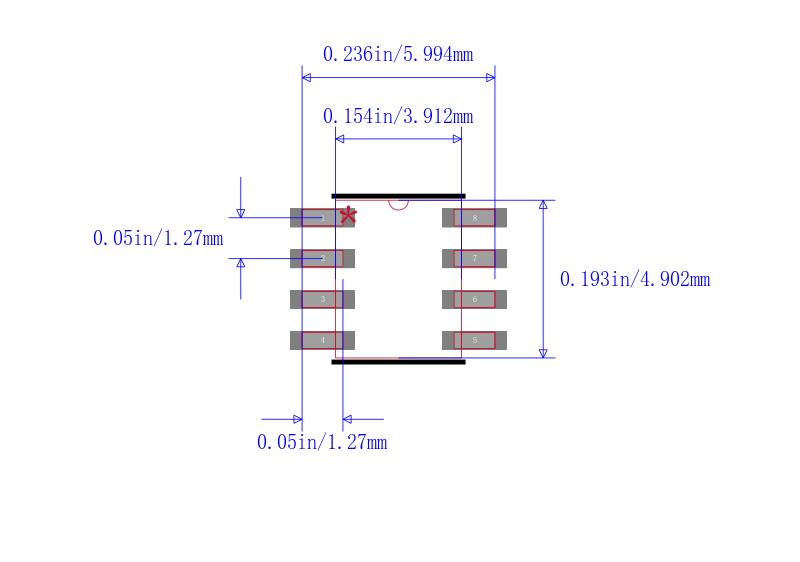

LYT7504D封装图
LYT7504D封装焊盘图
在线购买LYT7504D
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LYT7504D | Power Integrations 帕沃英蒂格盛 | POWER INTEGRATIONS LYT7504D LED Driver, Buck, 90VAC to 308VAC input, 1 Output, 20 kHz Switch. Frequency, SOIC-8 新 | 搜索库存 |
替代型号LYT7504D
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LYT7504D 品牌： Power Integrations 帕沃英蒂格盛 封装： SOIC | 当前型号 | POWER INTEGRATIONS LYT7504D LED Driver, Buck, 90VAC to 308VAC input, 1 Output, 20 kHz Switch. Frequency, SOIC-8 新 | 当前型号 |
| 型号： LYT7504D-TL 品牌： 帕沃英蒂格盛 封装： SO-8 | 功能相似 | LED Lighting Drivers 22W Sgl Stage PFC LED Driver 750V FET | LYT7504D和LYT7504D-TL的区别 |
