L6726ATR

L6726A系列 12 V 6 mA 单相 PWM控制器 表面贴装 - SOIC-8

降压 稳压器 正 输出 降压 - DC DC 切换控制器 IC 8-SO


得捷:
IC REG CTRLR BUCK 8SOIC


立创商城:
降压型 4.1V~13.2V 270kHz 1.5A


艾睿:
DC DC Cntrlr Single-OUT PWM DC to DC Controller 1.5V to 19V Input 8-Pin SO N T/R


安富利:
DC DC Cntrlr Single-OUT PWM DC to DC Controller 1.5V to 19V Input 8-Pin SO N T/R


Chip1Stop:
DC DC Cntrlr Single-OUT PWM DC to DC Controller 1.5V to 19V Input 8-Pin SO N T/R


Win Source:
Buck Regulator Positive Output Step-Down DC-DC Controller IC 8-SO


L6726ATR中文资料参数规格
技术参数

输出接口数 1

输出电压 ≥0.8 V

输出电流 30 A

供电电流 6.00 mA

开关频率 270 kHz

输入电压Max 19 V

输入电压Min 1.5 V

最大占空比 0.8

工作温度Max 150 ℃

工作温度Min -20 ℃

电源电压 5V ~ 12V

输入电压 4.1V ~ 13.2V

封装参数

引脚数 8

封装 SO-8

外形尺寸

封装 SO-8

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

L6726ATR引脚图与封装图
L6726ATR引脚图

L6726ATR引脚图

L6726ATR封装图

L6726ATR封装图

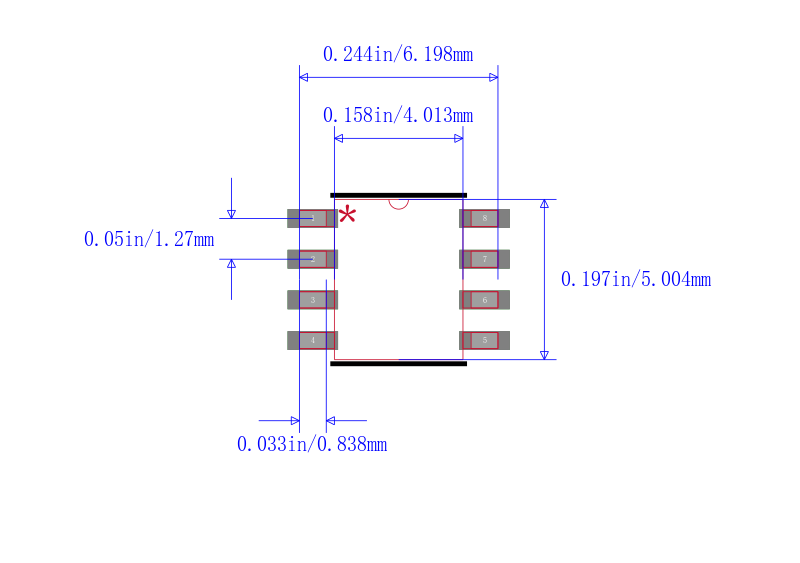

L6726ATR封装焊盘图

L6726ATR封装焊盘图

在线购买L6726ATR
型号 制造商 描述 购买
L6726ATR ST Microelectronics 意法半导体 L6726A系列 12 V 6 mA 单相 PWM控制器 表面贴装 - SOIC-8 搜索库存
替代型号L6726ATR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: L6726ATR

品牌: ST Microelectronics 意法半导体

封装: SO

当前型号

L6726A系列 12 V 6 mA 单相 PWM控制器 表面贴装 - SOIC-8

当前型号

型号: L6726A

品牌: 意法半导体

封装: SOIC 8Pin

类似代替

STMICROELECTRONICS  L6726A  芯片, PWM控制器, 单相, SMD

L6726ATR和L6726A的区别
