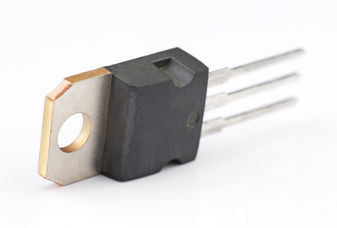

L7809CP

L78 系列线性电压调节器,STMicroelectronicsSTMicroelectronics L78 系列固定输出电压调节器在电子行业内的广泛应用中非常有用。 这些三接线端子正向线性电压调节器通过提供本地卡上调节,可消除与单点调节相关的问题。 ST 调节器 IC 可在固定输出电压(范围可为 5 V 至 24 V)时提供最大 1.5A。 该电压调节器提供安全区保护,外加内部热关机和电流限制。 固定输出电压系列,输出电流最大 1.5A 热敏过载保护、短路保护 输出转换安全工作区 SOA 保护 ### 线性电压调节器,STMicroelectronics

L78 系列线性稳压器,STMicroelectronics

STMicroelectronics L78 系列固定输出稳压器在电子行业内的广泛应用中非常有用。 这些三接线端子正向线性稳压器通过提供本地卡上调节,可消除与单点稳压相关的问题。 ST 稳压器 IC 可在固定输出电压(范围可为 5 V 至 24 V)时提供最大 1.5A。 该稳压器提供安全区保护,外加内部热关机和电流限制。

固定输出电压系列,输出电流最大 1.5A

热敏过载保护、短路保护

输出转换安全工作区 SOA 保护

### 线性电压稳压器,STMicroelectronics


得捷:
IC REG LINEAR 9V 1.5A TO220FP


欧时:
L78 系列线性稳压器,STMicroelectronicsSTMicroelectronics L78 系列固定输出稳压器在电子行业内的广泛应用中非常有用。 这些三接线端子正向线性稳压器通过提供本地卡上调节,可消除与单点稳压相关的问题。 ST 稳压器 IC 可在固定输出电压(范围可为 5 V 至 24 V)时提供最大 1.5A。 该稳压器提供安全区保护,外加内部热关机和电流限制。 固定输出电压系列,输出电流最大 1.5A 热敏过载保护、短路保护 输出转换安全工作区 SOA 保护### 线性电压稳压器,STMicroelectronics


艾睿:
Standard Regulator Pos 9V 1.5A 3-Pin3+Tab TO-220FP Tube


安富利:
Standard Regulator Pos 9V 1.5A 3-Pin3+Tab TO-220FP Tube


富昌:
L7809CP 系列 35 V 1.5 A 法兰安装 正电压 稳压器 IC -TO-220FP


Chip1Stop:
Standard Regulator Pos 9V 1.5A 3-Pin3+Tab TO-220FP Tube


DeviceMart:
IC REG LDO 9V 1.5A TO-220FP


Win Source:
IC REG LDO 9V 1.5A TO220FP


L7809CP中文资料参数规格
技术参数

输出接口数 1

输入电压DC 35.0V max

输出电压 9 V

输出电流 1.5 A

静态电流 8 mA

跌落电压 2V @1A

输入电压Max 35 V

输出电流Max 1.5 A

工作温度Max 150 ℃

工作温度Min 0 ℃

输入电压 ≤35 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

L7809CP引脚图与封装图
L7809CP引脚图

L7809CP引脚图

L7809CP封装图

L7809CP封装图

L7809CP封装焊盘图

L7809CP封装焊盘图

在线购买L7809CP
型号 制造商 描述 购买
L7809CP ST Microelectronics 意法半导体 L78 系列线性电压调节器,STMicroelectronics STMicroelectronics L78 系列固定输出电压调节器在电子行业内的广泛应用中非常有用。 这些三接线端子正向线性电压调节器通过提供本地卡上调节,可消除与单点调节相关的问题。 ST 调节器 IC 可在固定输出电压(范围可为 5 V 至 24 V)时提供最大 1.5A。 该电压调节器提供安全区保护,外加内部热关机和电流限制。 固定输出电压系列,输出电流最大 1.5A 热敏过载保护、短路保护 输出转换安全工作区 SOA 保护 ### 线性电压调节器,STMicroelectronics 搜索库存
替代型号L7809CP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: L7809CP

品牌: ST Microelectronics 意法半导体

封装: TO-220FP

当前型号

L78 系列线性电压调节器,STMicroelectronicsSTMicroelectronics L78 系列固定输出电压调节器在电子行业内的广泛应用中非常有用。 这些三接线端子正向线性电压调节器通过提供本地卡上调节,可消除与单点调节相关的问题。 ST 调节器 IC 可在固定输出电压(范围可为 5 V 至 24 V)时提供最大 1.5A。 该电压调节器提供安全区保护,外加内部热关机和电流限制。 固定输出电压系列,输出电流最大 1.5A 热敏过载保护、短路保护 输出转换安全工作区 SOA 保护 ### 线性电压调节器,STMicroelectronics

当前型号

型号: MC78M05BDTRKG

品牌: 安森美

封装: DPAK 5V 500mA 3Pin

功能相似

MC78M00/MC78M00A 线性电压调节器,ON Semiconductor**ON Semiconductor**** MC78M00**/**MC78M00** 线性电压调节器是强大的设备,它组合了内部电流限制、热关闭以及输出晶体管安全操作区域保护。 它可用于在多种应用,包括本地和卡式电压调节。 提供 5 V、8 V、12 V、15 V、18 V、20 V 和 24 V 型号,与适当的散热片配合使用时,输出电流高达 500 mA。 提供无铅封装 ### 线性电压调节器,On Semiconductor

L7809CP和MC78M05BDTRKG的区别

型号: LM7805CT

品牌: 飞兆/仙童

封装: TO-220 5.2V 1A 3Pin

功能相似

LM78 系列线性电压调节器,Fairchild Semiconductor**Fairchild**** Semiconductor** 的 **LM78x**x 系列三端子线性电压调节器是固定电压调节器,可用于各种应用。 正固定电压调节器无需外部元件,它们包含了内部热过载保护和电流限制和安全区域补偿。 固定输出电压范围为 5 V 到最大 24 V 输出电流:1A 内部电流限制 热关闭 安全工作区保护 TO220 封装 ### 注尽管主要设计用作固定电压调节器,但这些设备可与外部组件一起使用,以获得可调节的电压和电流。### 线性电压稳压器,Fairchild Semiconductor

L7809CP和LM7805CT的区别

型号: MC7805ACTG

品牌: 安森美

封装: TO-220 5V 1A 3Pin

功能相似

ON SEMICONDUCTOR  MC7805ACTG  线性稳压器, 固定, 7805, 正向, 10V至35V输入, 5V和1A输出, TO-220-3

L7809CP和MC7805ACTG的区别
