LMXN2216M2R2BTAS

AVX(艾维克斯) 被动器件

AVX LMXN2216M2R2BTAS 表面贴装功率电感器, LMXN系列, 2.2 µH, ± 20%, 非屏蔽, 0.006 ohm

无屏蔽绕线器 6 毫欧最大非标准

得捷:
FIXED IND 2.2UH 6 MOHM SMD

贸泽:
Fixed Inductors 2.2uH 20%

e络盟:
功率电感SMD, 2.2 µH, 非屏蔽, 20 A, LMXN系列, 22.35mm x 16.26mm x 8mm

艾睿:
Inductor Power Unshielded Wirewound 2.2uH 20% 100KHz 20A 6mOhm DCR T/R

LMXN2216M2R2BTAS中文资料参数规格

技术参数

额定电流 20 A

容差 ±20 %

电感 2.2 µH

产品系列 LMXN

电感公差 ±20 %

测试频率 100 kHz

电阻DC） ≤6 mΩ

工作温度Max 85 ℃

工作温度Min -40 ℃

电阻DC Max 0.006 Ω

封装参数

安装方式 Surface Mount

封装 22.35mm x 16.26mm x 8mm

外形尺寸

长度 22.35 mm

宽度 16.26 mm

高度 8 mm

封装 22.35mm x 16.26mm x 8mm

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

LMXN2216M2R2BTAS引脚图与封装图

LMXN2216M2R2BTAS引脚图

LMXN2216M2R2BTAS封装图

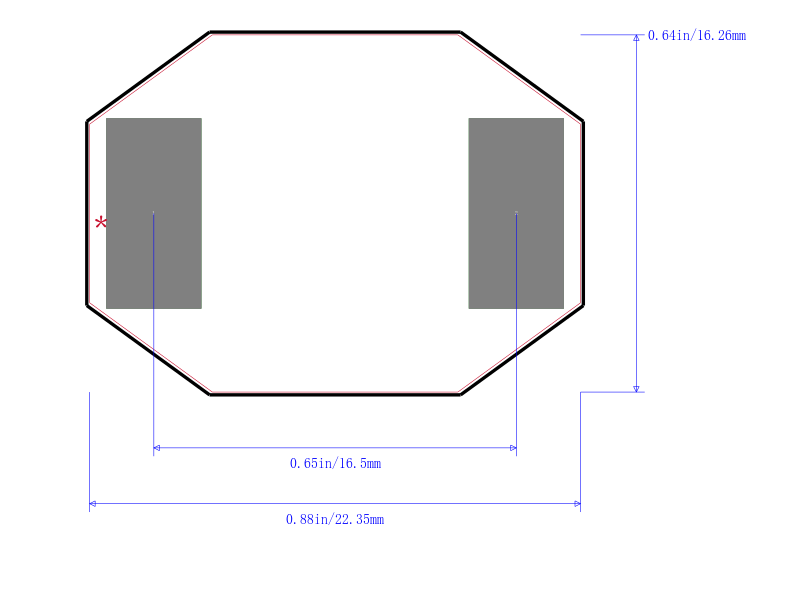

LMXN2216M2R2BTAS封装焊盘图
