LBA110
数据手册.pdf
IXYS Semiconductor
继电器、I/O模块
LBA110中文资料参数规格
技术参数
电容 3 pF
输出电压 350 V
输出电流 120 mA
触点类型 SPST-NO
负载电流 120 mA
输入电流 50 mA
耗散功率 800 mW
隔离电压 3750 v
输入电压Max 1.5 V
输入电压Min 0.9 V
输出电压Max 350 V
输出电流Max 0.12 A
输入电流Min 50 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
输入电压 1.2 VDC
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
长度 9.65 mm
宽度 6.35 mm
高度 3.30 mm
封装 DIP-8
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
LBA110引脚图与封装图
LBA110引脚图
LBA110封装图

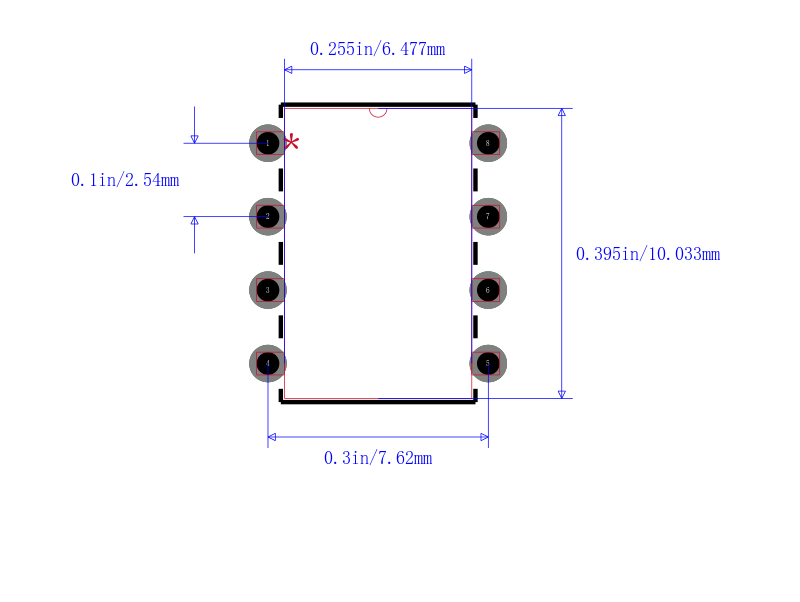

LBA110封装焊盘图
