LM2576D2T-3.3G中文资料参数规格
技术参数
输出接口数 1
输出电压 3.3 V
输出电流 3 A
开关频率 52 kHz
输入电压Max 40 V
输入电压Min 7 V
输出电压Min 3.3 V
输出电流Max 3 A
工作温度Max 125 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 6
封装 TO-263-6
外形尺寸
封装 TO-263-6
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Unknown
包装方式 Tube
制造应用 Power Supply for Battery Chargers, Efficient Pre-Regulator for Linear Regulators, Simple High-Efficiency Step-Down Buck Regulator, On-Card Switching Regulators, Negative Step-Up Converters, Positive to Negative Converter Buck-Boost
符合标准
RoHS标准
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
LM2576D2T-3.3G引脚图与封装图

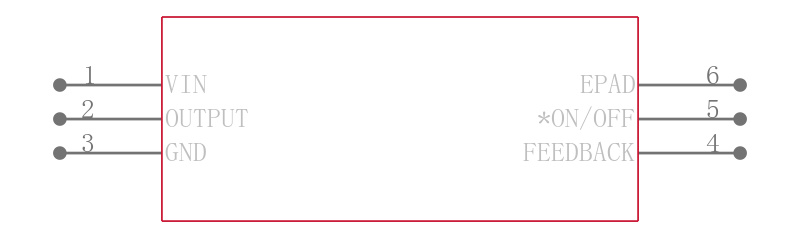

LM2576D2T-3.3G引脚图

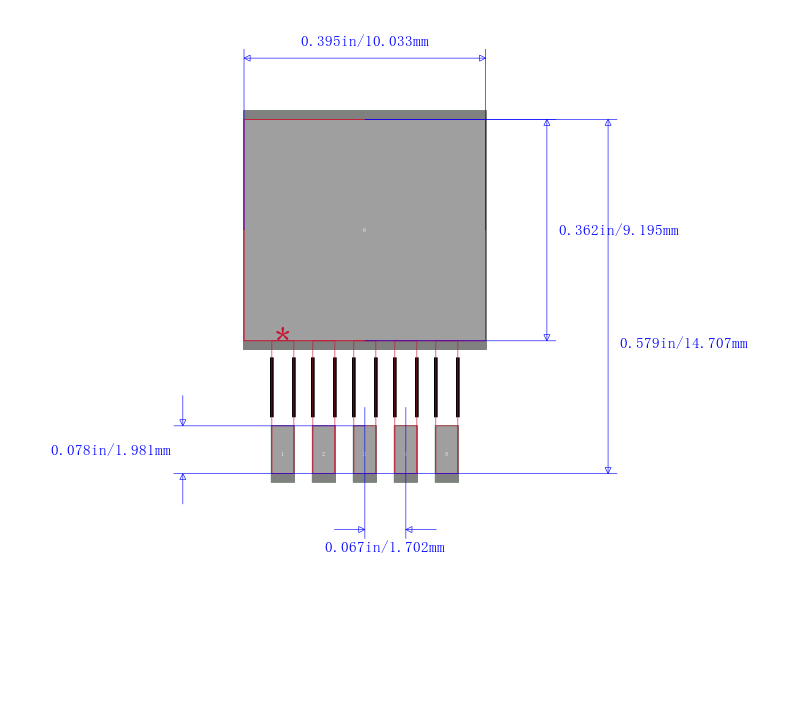

LM2576D2T-3.3G封装图

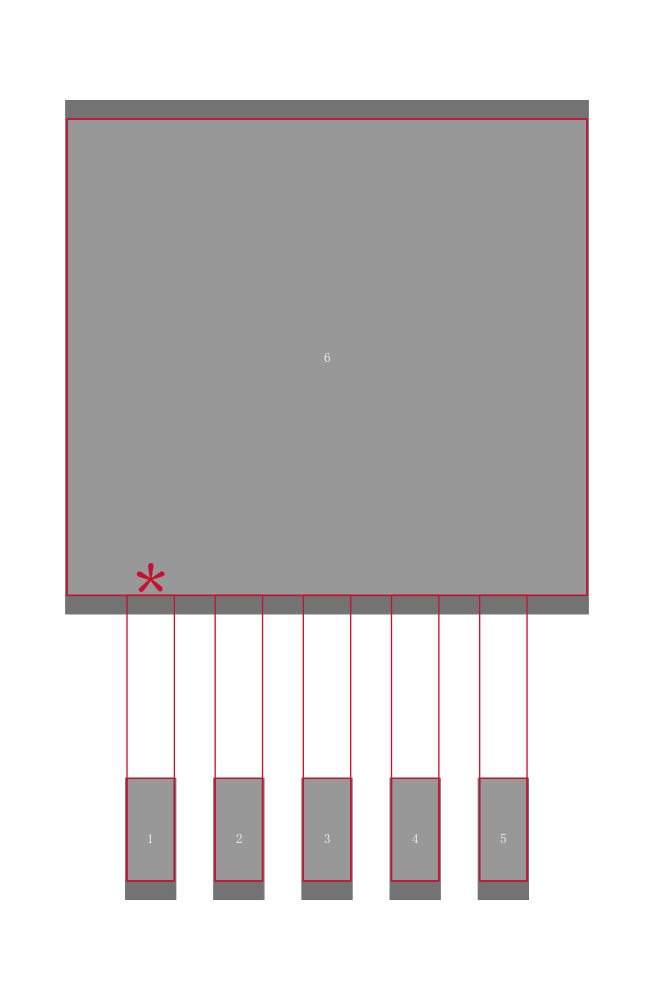

LM2576D2T-3.3G封装焊盘图
在线购买LM2576D2T-3.3G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM2576D2T-3.3G | ON Semiconductor 安森美 | 3.0 A， 15 V ，降压型开关稳压器 3.0 A, 15 V, Step−Down Switching Regulator | 搜索库存 |
替代型号LM2576D2T-3.3G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM2576D2T-3.3G 品牌： ON Semiconductor 安森美 封装： TO-263-6 5Pin | 当前型号 | 3.0 A， 15 V ，降压型开关稳压器 3.0 A, 15 V, Step−Down Switching Regulator | 当前型号 |
| 型号： LM2576D2TR4-3.3G 品牌： 安森美 封装： TO-263 3.3V 3A 5Pin | 完全替代 | ON SEMICONDUCTOR LM2576D2TR4-3.3G DC/DC CONV, BUCK, 52KHZ, TO-263-5 新 | LM2576D2T-3.3G和LM2576D2TR4-3.3G的区别 |
| 型号： LM2576SX-ADJ/NOPB 品牌： 德州仪器 封装： TO-263 1.23V 5Pin | 功能相似 | TEXAS INSTRUMENTS LM2576SX-ADJ/NOPB 直流-直流开关降压逐步递减稳压器, 可调, 4V-40V输入, 1.23V-37V输出, 3A输出, TO-263-5 | LM2576D2T-3.3G和LM2576SX-ADJ/NOPB的区别 |
| 型号： LM2576SX-5.0/NOPB 品牌： 德州仪器 封装： TO-263 5V 3A 5Pin | 功能相似 | 3A降压电压稳压器 | LM2576D2T-3.3G和LM2576SX-5.0/NOPB的区别 |
