LM78L62ACZ
TI
德州仪器
主动器件
LM78L62ACZ中文资料参数规格
技术参数
电源电压DC 35.0V max
额定电流 100 mA
输出接口数 1
输出电压 6.2 V
输出电流 100 mA
耗散功率 750 mW
静态电流 5.5 mA
跌落电压 1.70 V
输入电压Max 35 V
输入电压Min 7.9 V
输出电压Max 6.2 V
输出电流Max 0.1 A
工作温度Max 125 ℃
工作温度Min 0 ℃
精度 5 %
电源电压Max 20 V
电源电压Min 8.5 V
封装参数
引脚数 3
封装 TO-92-3
外形尺寸
封装 TO-92-3
物理参数
工作温度 0℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Each
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
LM78L62ACZ引脚图与封装图

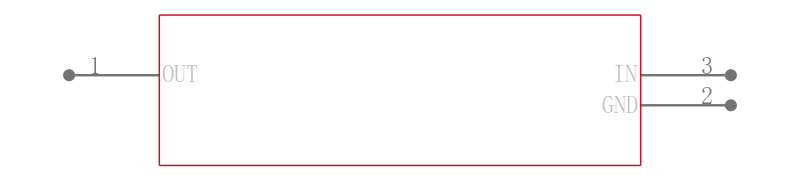

LM78L62ACZ引脚图
LM78L62ACZ封装图

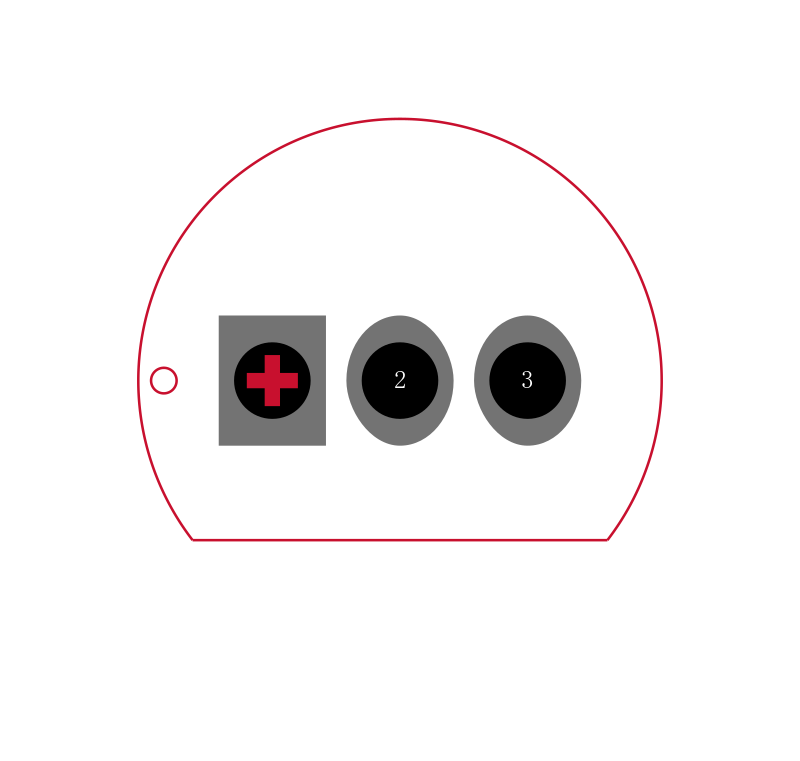

LM78L62ACZ封装焊盘图
在线购买LM78L62ACZ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM78L62ACZ | TI 德州仪器 | 线性稳压器 | 搜索库存 |
替代型号LM78L62ACZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM78L62ACZ 品牌： TI 德州仪器 封装： TO-92 6.2V 100mA 3Pin | 当前型号 | 线性稳压器 | 当前型号 |
| 型号： LM78L62ACZ/NOPB 品牌： 德州仪器 封装： TO-92 6.2V 100mA 3Pin | 类似代替 | LM78 系列正电压调节器，Texas Instruments**Texas Instruments **提供一系列线性电压调节器，包括 **LM78**、**LM78L** 和 **LM78M** 系列，它们适用于固定电压调节。 三端正调节器具有超过 1A LM78xx、100 mA LM78Lxx 和 500 mA LM78Mxx 的电流输出。 无需外部元件，尽管可通过外部设备调节电压和电流。 电压调节器在其封装中结合了热关闭、内部电流限制和输出晶体管安全区域补偿。 Texas Instruments TI 正线性调节器具有各种功能，且可用于电子行业。 应用包括：本地附加卡调节、电源和配电系统。 输出电流 **1A：LM78xx **系列 输出电流 **0.1A：LM78Lxx** 系列 输出电流 **0.5A：LM78Mxx** 系列 固定电压范围 无需外部组件 内部热过载/短路电流限制保护 输出晶体管安全区域保护 ### 线性电压调节器，Texas InstrumentsTexas Instruments 固定和可调线性电压调节器系列。 该系列包括正极和负极设备，输出电流额定值从 100mA 到 5A。 | LM78L62ACZ和LM78L62ACZ/NOPB的区别 |
| 型号： MC78L08ACDR2G 品牌： 安森美 封装： SOIC 8Pin | 功能相似 | MC78L00A 线性稳压器，ON Semiconductor**ON Semiconductor** MC78L00A 系列为线性稳压器，涵盖了输出为 5V MC78L05A 到 24V MC78L24A 的广泛固定输出电压。 这些正稳压器提供热关闭和内部电流限制。 无需外部设备，它们可产生 100 mA 的输出电流。 还提供铅封装。 ### 线性稳压器，On Semiconductor | LM78L62ACZ和MC78L08ACDR2G的区别 |
| 型号： MC78L08ABDR2G 品牌： 安森美 封装： SOIC 100mA 8Pin | 功能相似 | ON SEMICONDUCTOR MC78L08ABDR2G 线性稳压器, 固定, 7808, 30V输入, 8V和0.1A输出, N-SOIC-8 | LM78L62ACZ和MC78L08ABDR2G的区别 |
