LR1F150K
数据手册.pdfTE Connectivity(泰科)
被动器件
LR1F150K中文资料参数规格
技术参数
额定电压DC 350 V
容差 ±1 %
额定功率 600 mW
电阻 150 kΩ
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 350 V
封装参数
安装方式 Through Hole
封装 轴向引线
外形尺寸
长度 6.2 mm
直径 Φ2.30mm
脚长度 25 mm
封装 轴向引线
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±50 ppm/℃
其他
产品生命周期 Active
包装方式 Ammo Pack
最小包装 4000
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
ELV标准 Compliant
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
LR1F150K引脚图与封装图

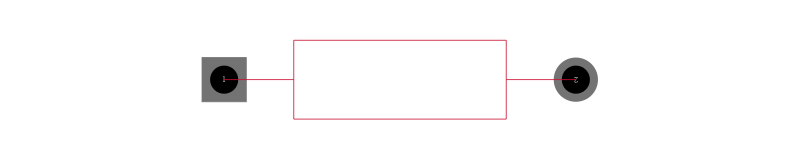

LR1F150K引脚图

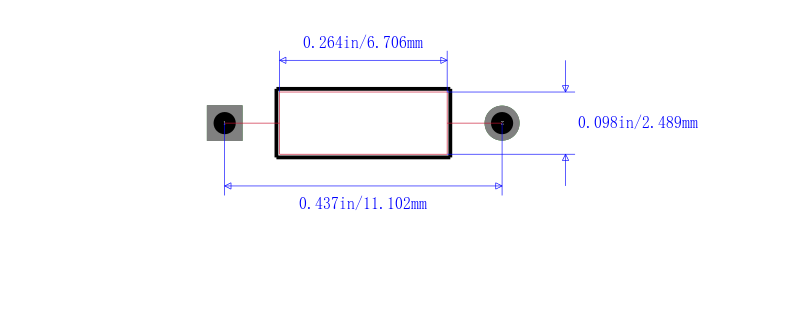

LR1F150K封装图
LR1F150K封装焊盘图
在线购买LR1F150K
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LR1F150K | TE Connectivity 泰科 | TE CONNECTIVITY LR1F150K 通孔电阻器, LR系列, 150 kohm, 600 mW, ± 1%, 350 V, 轴向引线 | 搜索库存 |
替代型号LR1F150K
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LR1F150K 品牌： TE Connectivity 泰科 封装： 150kΩ 600mW ±1% | 当前型号 | TE CONNECTIVITY LR1F150K 通孔电阻器, LR系列, 150 kohm, 600 mW, ± 1%, 350 V, 轴向引线 | 当前型号 |
| 型号： MRS25000C1503FCT00 品牌： 威世 封装： | 类似代替 | VISHAY MRS25000C1503FCT00 通孔电阻器, MRS 25系列, 150 kohm, 600 mW, ± 1%, 350 V, 轴向引线 | LR1F150K和MRS25000C1503FCT00的区别 |
| 型号： MF0207FTE52-150K 品牌： 国巨 封装： Axial 150Kohms 0.6W 1per | 功能相似 | 金属膜电阻器 | LR1F150K和MF0207FTE52-150K的区别 |
| 型号： MBB02070C1503FCT00 品牌： 威世 封装： Axial 150kΩ 0.6W ±1% | 功能相似 | 0.6W MBB 0207 系列（1kΩ → 10MΩ）专业薄膜引线式电阻器 额定功耗高达 1W 极佳的整体稳定性：0.25 类 宽专业范围：0.22Ω 至 22MΩ 无铅 Pb 端接电线 纯锡镀层与无铅和含铅焊接工艺兼容 应用：工业、电信、医疗设备和汽车70°C 时功率 | 0.6W ---|--- 电阻容差 | ±1% 温度系数 | ±50ppm/°C 工作温度 | \- 55 ° C？+155 ° C 极限元件电压 | 300V 直流 绝缘电阻 | 1000 MΩ 主体长度 | 6.3 mm 主体直径 | 2.5 mm 引线直径 | 0.6mm ### 轴向 - 0.5 - 0.75W 与零欧姆连接高稳定性金属膜电阻器。 极低的电流噪声级别，带有低温度系数和低容差。 | LR1F150K和MBB02070C1503FCT00的区别 |
