LQH32MN680J23L

LQH32MN680J23L

数据手册.pdf
muRata(村田) 被动器件

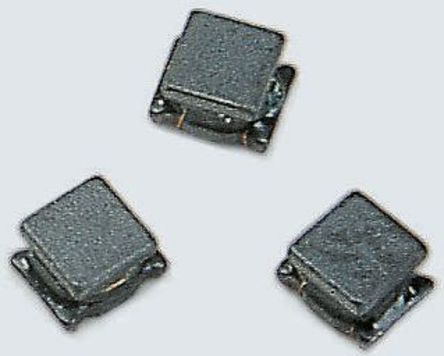

MURATA  LQH32MN680J23L  表面贴装高频电感器, LQH32MN_23系列, 68 µH, ± 5%, 1210 [3225 公制], 9 MHz, 5.5 ohm

值 Inductance | 68UH \---|--- 误差 Tolerance | ±5% 额定电流 Current Rating | 80MA 饱和电流 Current - Saturation | 不同频率时的Q值 Q @ Frequency | 40@1MHZ 自振谐频率SRF Frequency - Self Resonant | 9MHZ DC电阻DCR DC Resistance DCR | 5.5Ω/OHM 屏蔽 Shielding | 无屏蔽 Unshielded 描述与应用 Description & Applications | LQH32M系列 LQH32M系列由微型片式电感缠绕在一个特殊的铁氧体磁芯。 特点 1。高Q值在高频率和低直流电阻 2。宽泛的电感值范围从1.0到560微ħ 技术文档PDF下载 | 在线阅读

LQH32MN680J23L中文资料参数规格
技术参数

额定电流 80 mA

容差 ±5 %

电感 68 µH

自谐频率 9 MHz

Q值 40.0

产品系列 LQH

电阻 5.50 Ω

共振频率 9.00 MHz

电感公差 ±5 %

测试频率 1 MHz

电阻DC） ≤5.5 Ω

额定电流DC 80 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电阻DC Max 5.5 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3225

封装 1210

外形尺寸

长度 3.2 mm

宽度 2.5 mm

高度 2 mm

封装公制 3225

封装 1210

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

LQH32MN680J23L引脚图与封装图
暂无图片
在线购买LQH32MN680J23L
型号 制造商 描述 购买
LQH32MN680J23L muRata 村田 MURATA  LQH32MN680J23L  表面贴装高频电感器, LQH32MN_23系列, 68 µH, ± 5%, 1210 [3225 公制], 9 MHz, 5.5 ohm 搜索库存
替代型号LQH32MN680J23L
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LQH32MN680J23L

品牌： muRata 村田

封装： 1210 68µH 9MHz

当前型号

MURATA  LQH32MN680J23L  表面贴装高频电感器, LQH32MN_23系列, 68 µH, ± 5%, 1210 [3225 公制], 9 MHz, 5.5 ohm

当前型号

型号： 744032680

品牌： 伍尔特

封装： 68uH 9MHz 130mA

功能相似

WURTH ELEKTRONIK  744032680  表面贴装功率电感器, WE-LQ系列, 68 µH, ± 10%, 非屏蔽, 3.8 ohm, 130 mA

LQH32MN680J23L和744032680的区别

型号： MCFT000193

品牌： Multicomp

封装： 68uH 12MHz 50mA

功能相似

MULTICOMP  MCFT000193  表面贴装高频电感器, MCFT系列, 68 µH, ± 10%, 1210 [3225 公制], 12 MHz, 9 ohm

LQH32MN680J23L和MCFT000193的区别
