LT1370IR#PBF中文资料参数规格
技术参数
电源电压DC 30.0V max
输出接口数 1
输出电压 1.245V ~ 35V
输出电流 6 A
针脚数 7
开关频率 500 kHz
拓扑结构 Buck, Boost, Flyback, Forward
输入电压Max 30 V
输入电压Min 2.4 V
输出电压Max 35 V
输出电压Min 1.245 V
输出电流Max 6 A
工作温度Max 125 ℃
工作温度Min -40 ℃
输入电压 2.7V ~ 25V
封装参数
安装方式 Surface Mount
引脚数 7
封装 TO-263-8
外形尺寸
长度 10.54 mm
宽度 4.572 mm
高度 10.922 mm
封装 TO-263-8
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Each
制造应用 Power Management, 计算机和计算机周边, 电源管理, Computers & Computer Peripherals
符合标准
RoHS标准
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
LT1370IR#PBF引脚图与封装图

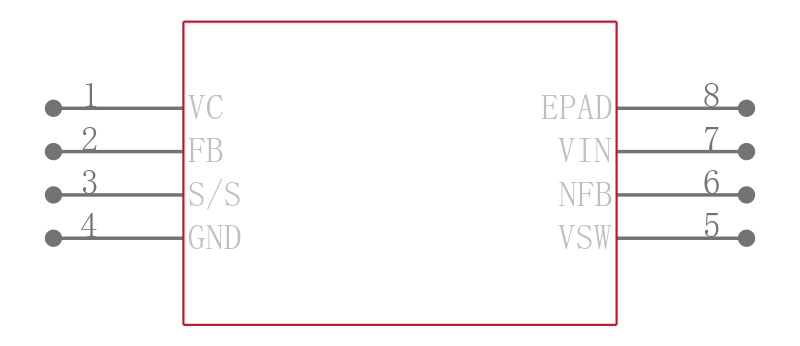

LT1370IR#PBF引脚图

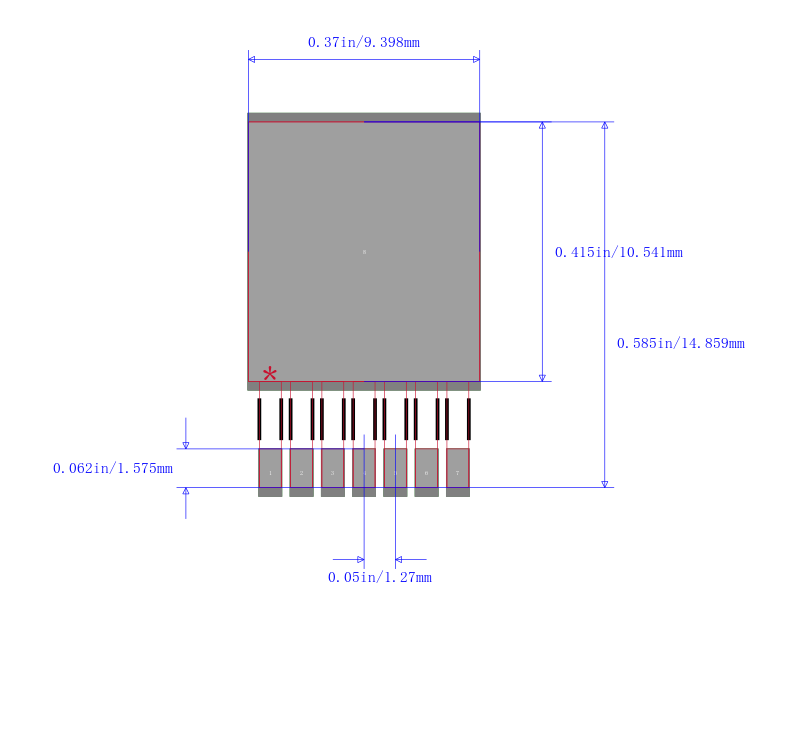

LT1370IR#PBF封装图

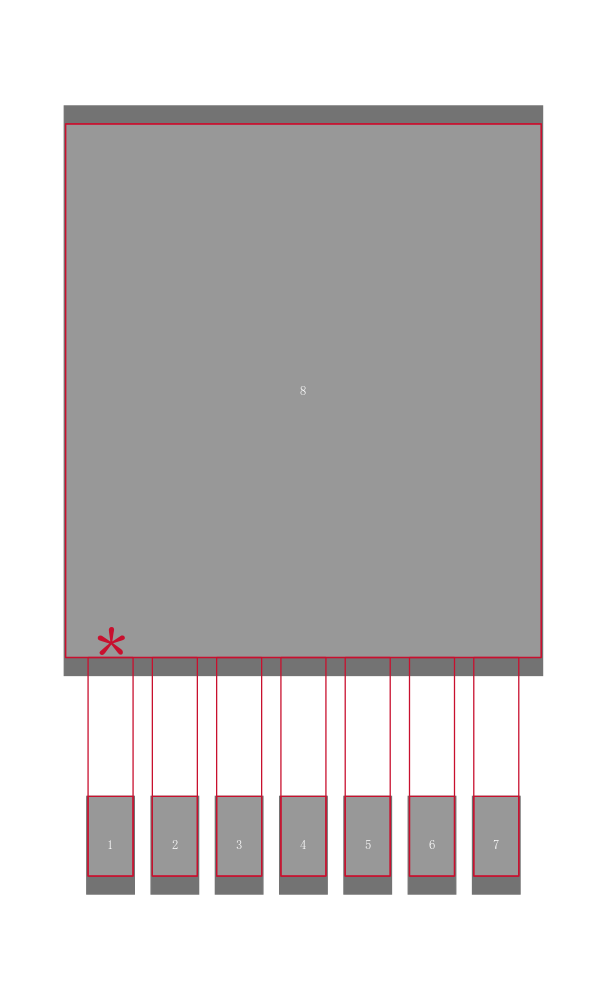

LT1370IR#PBF封装焊盘图
在线购买LT1370IR#PBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LT1370IR#PBF | Linear Technology 凌力尔特 | SEPIC 调节器，Linear Technology Linear Technology 系列 SEPIC 直流-直流转换器，可用于输出电压高于或低于输入电压的应用。 SEPIC（单端初级电感转换器）技术还让这些转换器可从正极输入电压产生负输出。 这些开关调节器包括如下功能，如多路输出、可编程电流限制、低电池检测和脉冲模式操作。 SEPIC（单端初级电感转换器） ### 开关电压调节器，Linear Technology **Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。 | 搜索库存 |
替代型号LT1370IR#PBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LT1370IR#PBF 品牌： Linear Technology 凌力尔特 封装： TO-263 35V 7Pin | 当前型号 | SEPIC 调节器，Linear TechnologyLinear Technology 系列 SEPIC 直流-直流转换器，可用于输出电压高于或低于输入电压的应用。 SEPIC（单端初级电感转换器）技术还让这些转换器可从正极输入电压产生负输出。 这些开关调节器包括如下功能，如多路输出、可编程电流限制、低电池检测和脉冲模式操作。SEPIC（单端初级电感转换器） ### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。 | 当前型号 |
| 型号： LT1370CR#PBF 品牌： 凌力尔特 封装： TO-263-8 35V 7Pin | 类似代替 | LINEAR TECHNOLOGY LT1370CR#PBF 直流-直流开关升压, 反激, 反相稳压器, 可调, 2.4V-30V输入, 6A输出, 580kHz, TO-263-7 | LT1370IR#PBF和LT1370CR#PBF的区别 |
| 型号： LT1370IR#TRPBF 品牌： 凌力尔特 封装： TO-263-8 | 类似代替 | LT1370 - 500kHz High Efficiency 6A Switching Regulator | LT1370IR#PBF和LT1370IR#TRPBF的区别 |
| 型号： LT1370IR 品牌： 凌力尔特 封装： D²Pak 5V | 功能相似 | 500kHz High Efficiency 6A Switching Regulator | LT1370IR#PBF和LT1370IR的区别 |
