LGN2C561MELZ30
数据手册.pdfNichicon(尼吉康)
被动器件
LGN2C561MELZ30中文资料参数规格
技术参数
额定电压DC 160 V
电容 560 µF
容差 ±20 %
产品系列 LGN
纹波电流 1500 mA
纹波电流高频 1.5A @120Hz
纹波电流低频 2.25A @50kHz
工作温度Max 105 ℃
工作温度Min 40 ℃
封装参数
安装方式 Through Hole
封装 直插,D22xL32mm
外形尺寸
长度 30 mm
高度 30 mm
直径 Φ22mm
封装 直插,D22xL32mm
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 50
寿命（小时） 3000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LGN2C561MELZ30引脚图与封装图

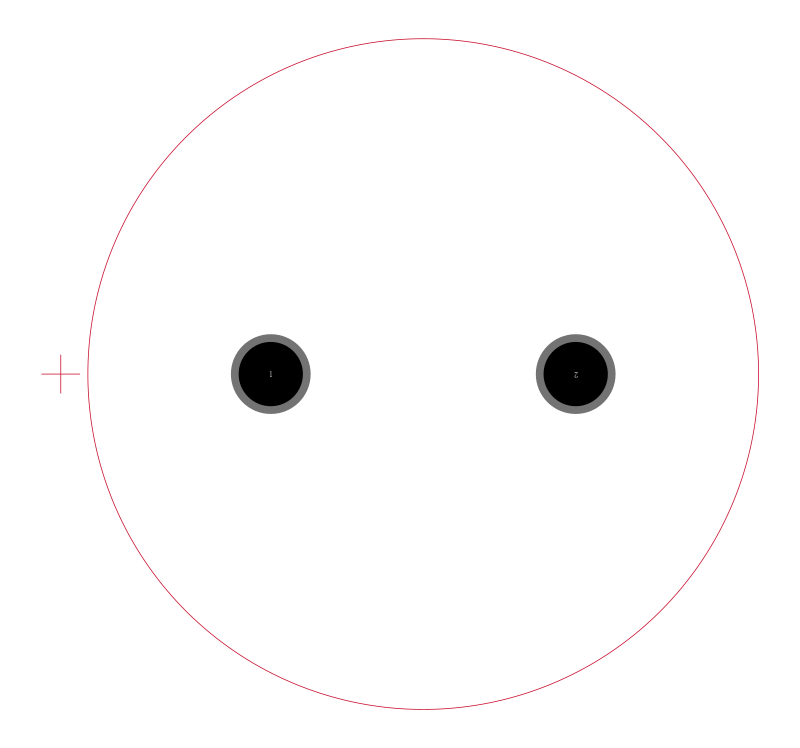

LGN2C561MELZ30引脚图

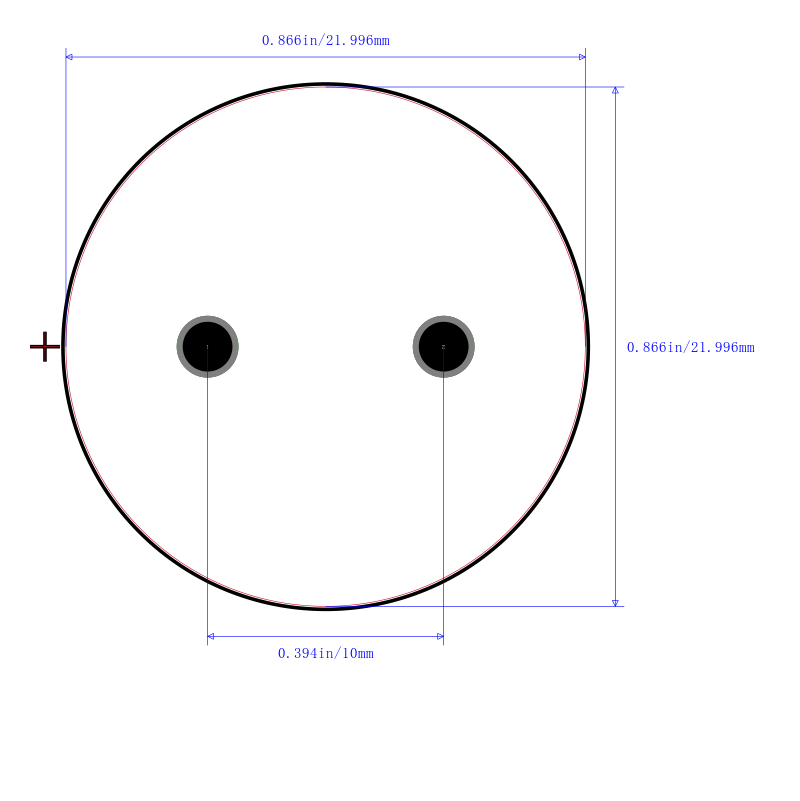

LGN2C561MELZ30封装图
LGN2C561MELZ30封装焊盘图
