LLS1H822MELC
数据手册.pdfNichicon(尼吉康)
被动器件
LLS1H822MELC中文资料参数规格
技术参数
额定电压DC 50 V
工作电压 50 VDC
电容 8200 µF
容差 ±20 %
产品系列 LLS
纹波电流 4410 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
封装 Snap-In
外形尺寸
高度 30 mm
直径 Φ35mm
封装 Snap-In
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 50
寿命（小时） 3000h @85℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LLS1H822MELC引脚图与封装图
LLS1H822MELC引脚图

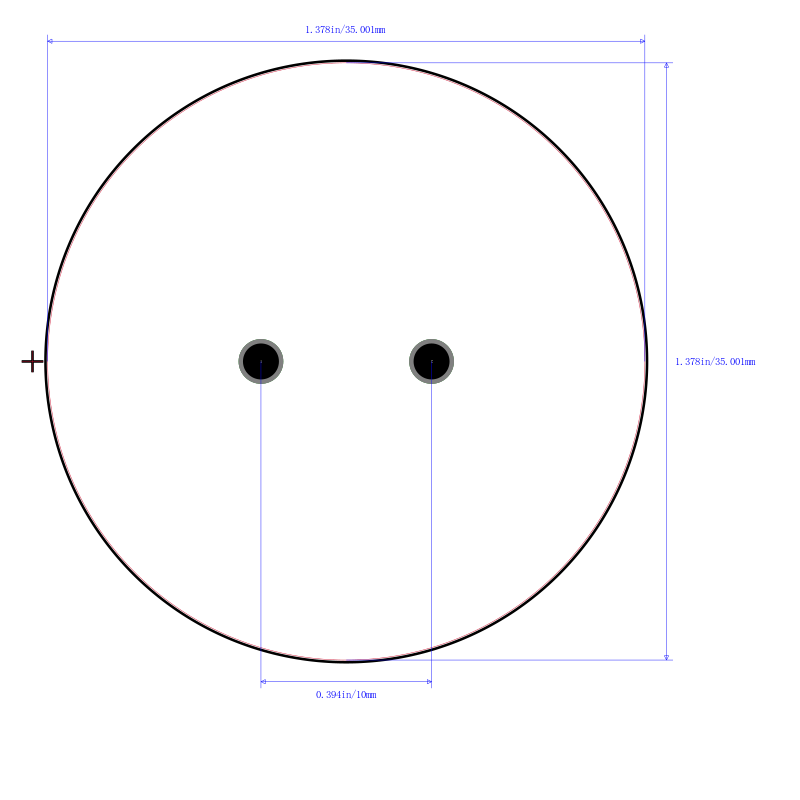

LLS1H822MELC封装图

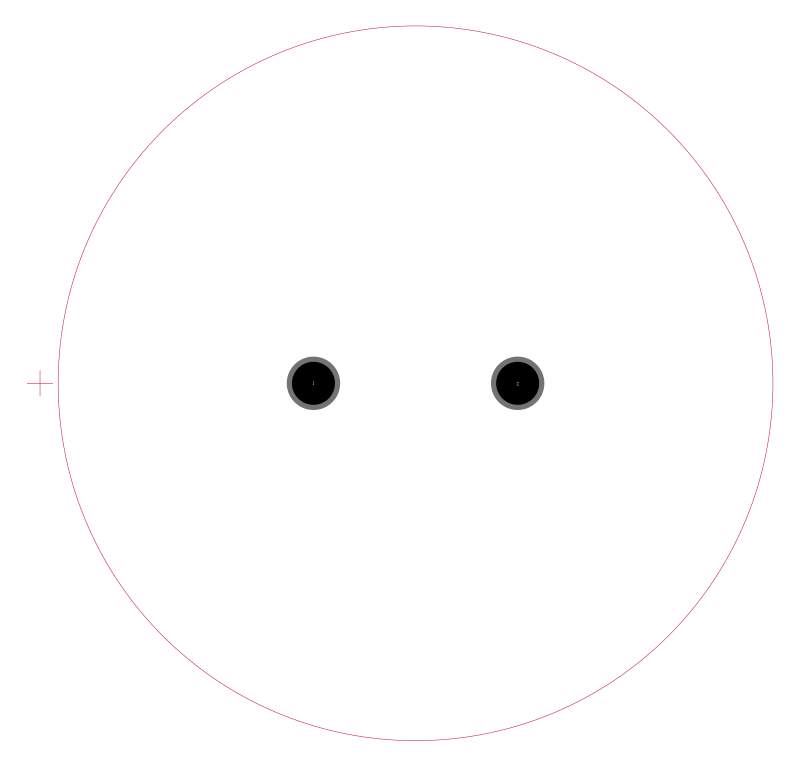

LLS1H822MELC封装焊盘图
在线购买LLS1H822MELC
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LLS1H822MELC | Nichicon 尼吉康 | LS 系列 8200 uF 50 V 20 % 扣接 铝 电解电容 | 搜索库存 |
替代型号LLS1H822MELC
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LLS1H822MELC 品牌： Nichicon 尼吉康 封装： Radial 8.2mF 50V 20per | 当前型号 | LS 系列 8200 uF 50 V 20 % 扣接 铝 电解电容 | 当前型号 |
| 型号： ESMH500VSN822MA30S 品牌： 贵弥功 封装： | 类似代替 | Cap Aluminum Lytic 8200uF 50V 20% 35 X 30mm Snap-In 10mm 0.04Ω 4410mA 2000H 85℃ | LLS1H822MELC和ESMH500VSN822MA30S的区别 |
| 型号： ECO-S1HP822DA 品牌： 松下 封装： Radial 8.2mF 50V ±20% | 功能相似 | Cap Aluminum Lytic 8200uF 50V 20% 30 X 35mm Snap-In 10mm 0.04Ω 4410mA 3000H 85℃ Bulk | LLS1H822MELC和ECO-S1HP822DA的区别 |
| 型号： LKG1H822MESCAK 品牌： 尼吉康 封装： | 功能相似 | 8.2mF ±20% 50V Φ35mm 30mm | LLS1H822MELC和LKG1H822MESCAK的区别 |
