LCS700LG
数据手册.pdf
Power Integrations
帕沃英蒂格盛
主动器件
LCS700LG中文资料参数规格
技术参数
输出接口数 1
输入电压Max 15 V
输入电压Min 11.4 V
输出电压Max 530 V
输出电流Max 5.2 A
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压 11.4V ~ 15V
输入电压 11.4V ~ 15V
封装参数
安装方式 Through Hole
引脚数 13
封装 SIP-16
外形尺寸
长度 16.59 mm
宽度 2.06 mm
高度 8.25 mm
封装 SIP-16
物理参数
工作温度 -40℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LCS700LG引脚图与封装图
LCS700LG引脚图
LCS700LG封装图

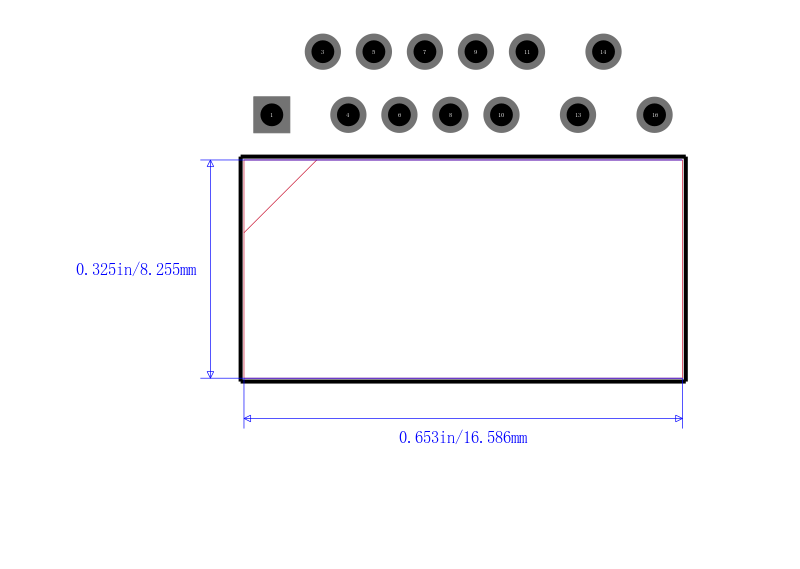

LCS700LG封装焊盘图
在线购买LCS700LG
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LCS700LG | Power Integrations 帕沃英蒂格盛 | HiperLCS 系列 LLC 交流-直流转换器 Power Integrations HiperLCS 系列集成交流-直流转换器利用谐振半桥 LLC 拓扑在紧凑型 SIP 封装中实施高效离线转换器。 这些设备包含多功能控制器、高侧和低侧栅极驱动器，以及两个采用半桥式配置的功率 MOSFET，适用于高达 400 W 的电源设计。高集成水平可最大程度减少外部元件数量，并减少印刷电路板布局区域，简化电源设计。 最大工作频率为 1 MHz 标称稳态操作高达 500 kHz 可编程褐变/掉电阈值和滞后 欠电压和过电压保护 可编程过电流保护 短路保护 过温保护 可编程软启动时间和软启动前延时 散热片简单单夹连接 ### 交流-直流转换器，Power Integrations | 搜索库存 |
