L6228N

STMICROELECTRONICS  L6228N  芯片, 双极步进电机驱动器

步进电动机驱动器,STMicroelectronics

### 电动机控制器和驱动器,STMicroelectronics


欧时:
STMicroelectronics 电机驱动器 IC L6228N, 用于Stepper, 1.4A, 8 → 52 V


得捷:
IC MTR DRVR BIPLR 8-52V 24PWRDIP


e络盟:
STMICROELECTRONICS  L6228N  芯片, 双极步进电机驱动器


艾睿:
Bipolar Stepper Motor Driver 24-Pin Power DIP


安富利:
Bipolar Stepper Motor Driver 24-Pin Power DIP


富昌:
ST7 Buy


Chip1Stop:
Bipolar Stepper Motor Driver 24-Pin Power DIP


DeviceMart:
IC DRIVER STEPPER MOTOR 24PWRDIP


L6228N中文资料参数规格
技术参数

电源电压DC 8.00V min

输出接口数 4

输出电压 52 V

输出电流 3.55 A

供电电流 1.4 A

针脚数 24

输出电流Max 1.4 A

工作温度Max 150 ℃

工作温度Min -40 ℃

电源电压 8V ~ 52V

电源电压Max 52 V

电源电压Min 8 V

封装参数

安装方式 Through Hole

引脚数 24

封装 DIP-24

外形尺寸

长度 31.75 mm

宽度 6.6 mm

高度 3.3 mm

封装 DIP-24

物理参数

工作温度 -40℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 电机驱动与控制, 通用, Motor Drive & Control

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

L6228N引脚图与封装图

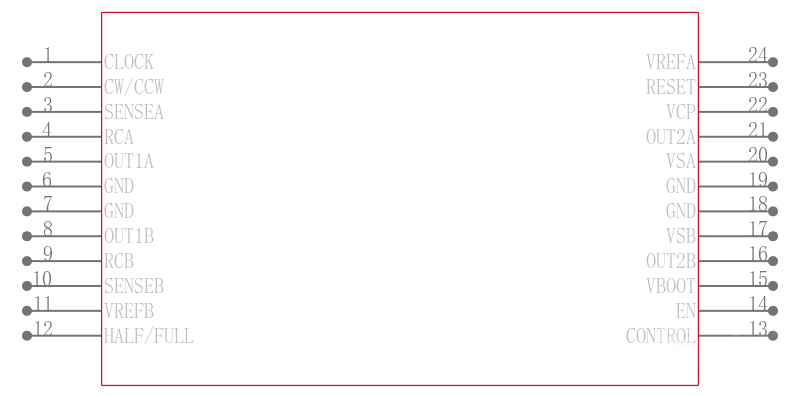

L6228N引脚图

L6228N引脚图

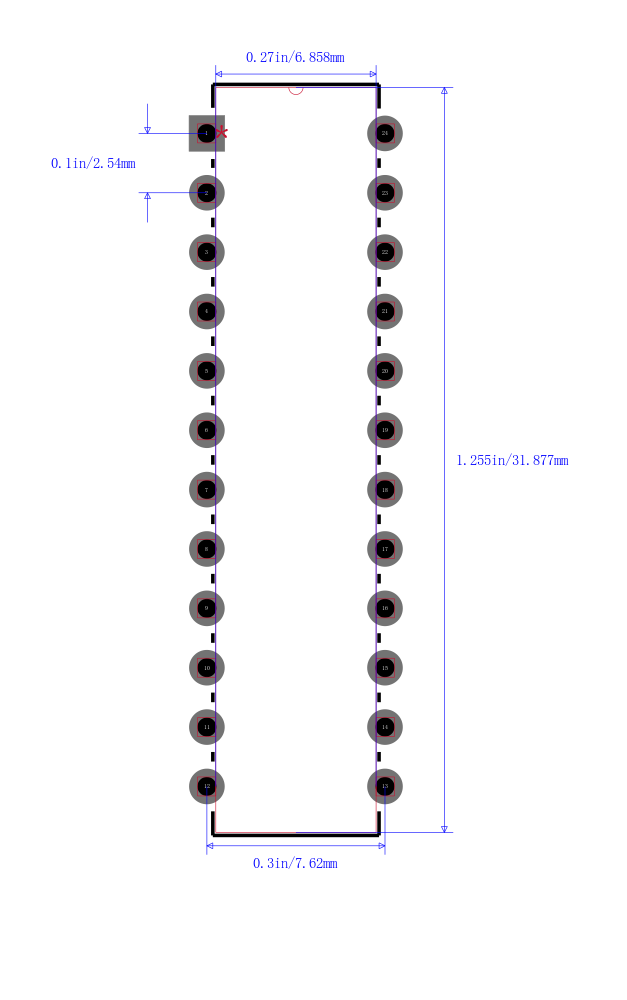

L6228N封装图

L6228N封装图

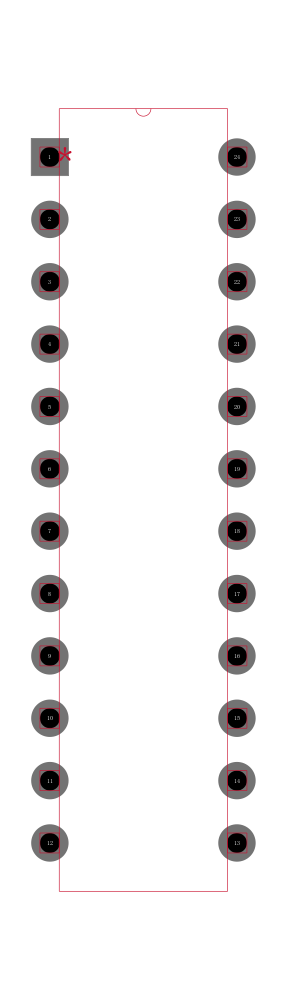

L6228N封装焊盘图

L6228N封装焊盘图

在线购买L6228N
型号 制造商 描述 购买
L6228N ST Microelectronics 意法半导体 STMICROELECTRONICS  L6228N  芯片, 双极步进电机驱动器 搜索库存
