LT1084CT-12#PBF

LT1084CT-12#PBF

数据手册.pdf
Linear Technology 凌力尔特 主动器件

LDO（低压降）线性电压调节器，12V 输出，Linear Technology### LDO（低压降）线性电压调节器，Linear Technology**Linear Technology** 低压降线性调节器 LDO 具有非常低的压降、线路和负载调节以及快速瞬时响应。 正、负和多输出 LDO 线性调节器提供固定或可调节输出。 有些 LDO+ 设备具有比标准线性调节器更多的功能；有些可监测电压、电流和温度。 它们还具有编程电流限制、有源输出放电，或者均匀控制为 LDO 供电的上游电源。 快速瞬间响应速度 宽输入电压范围：0.9V 至 80V 输出电流从 100 mA 至 7.5A

LDO（低压降）线性稳压器，12V 输出，

### LDO（低压降）线性电压调节器，Linear Technology

**Linear Technology** 低压降线性调节器 LDO 具有非常低的压降、线路和负载调节以及快速瞬时响应。 正、负和多输出 LDO 线性调节器提供固定或可调节输出。 有些 LDO+ 设备具有比标准线性调节器更多的功能；有些可监测电压、电流和温度。 它们还具有编程电流限制、有源输出放电，或者均匀控制为 LDO 供电的上游电源。

快速瞬间响应速度

宽输入电压范围：0.9V 至 80V

输出电流从 100 mA 至 7.5A


欧时:
### LDO（低压降）线性稳压器，12V 输出，Linear Technology### LDO（低压降）线性电压调节器，Linear Technology**Linear Technology** 低压降线性调节器 LDO 具有非常低的压降、线路和负载调节以及快速瞬时响应。 正、负和多输出 LDO 线性调节器提供固定或可调节输出。 有些 LDO+ 设备具有比标准线性调节器更多的功能；有些可监测电压、电流和温度。 它们还具有编程电流限制、有源输出放电，或者均匀控制为 LDO 供电的上游电源。 快速瞬间响应速度 宽输入电压范围：0.9V 至 80V 输出电流从 100 mA 至 7.5A


e络盟:
固定电压稳压器, LDO, 2.6V至25V, 1.3V压差, 12V输出, 5A输出, TO-220-3


艾睿:
LT1084-Fixed - 3A, 5A, 7.5A Low Dropout Positive Fixed Regulators


TME:
Voltage regulator; LDO, fixed; 12V; 5A; TO220; THT; 1.143÷1.397mm


DeviceMart:
IC REG LDO 12V 5A TO-220-3


LT1084CT-12#PBF中文资料参数规格
技术参数

输出接口数 1

输入电压DC 25.0V max

输出电压 12 V

输出电流 5 A

供电电流 10 mA

针脚数 3

耗散功率 45000 mw

静态电流 10 mA

跌落电压 1.3 V

输入电压Max 25 V

输入电压Min 2.6 V

输出电压Min 12 V

输出电流Max 5 A

工作温度Max 125 ℃

工作温度Min 0 ℃

耗散功率Max 45000 mw

精度 ±1 %

电源电压Min 13.5 V

输入电压 ≤25 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.54 mm

宽度 4.57 mm

高度 15.75 mm

封装 TO-220-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Power Management, 信号处理, Signal Processing, 电源管理

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

LT1084CT-12#PBF引脚图与封装图

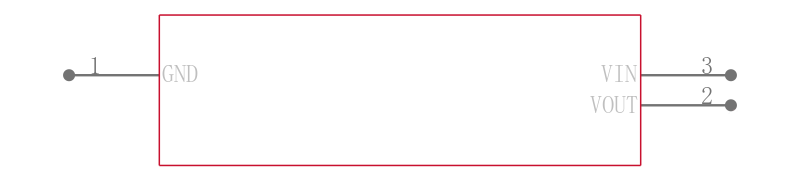

LT1084CT-12#PBF引脚图

LT1084CT-12#PBF引脚图

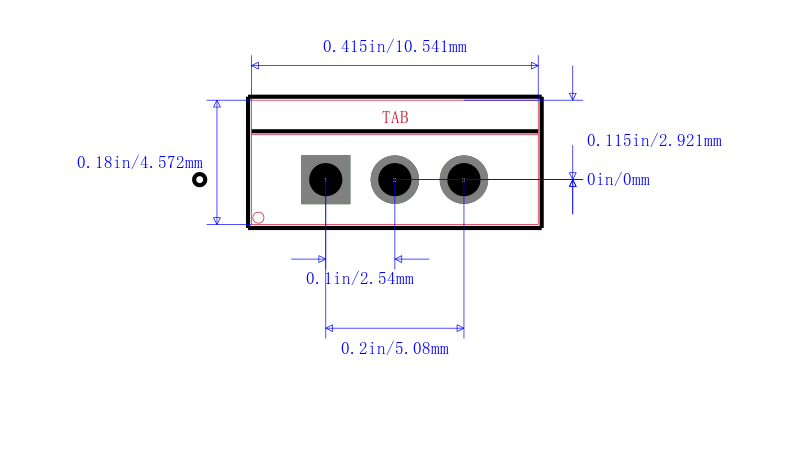

LT1084CT-12#PBF封装图

LT1084CT-12#PBF封装图

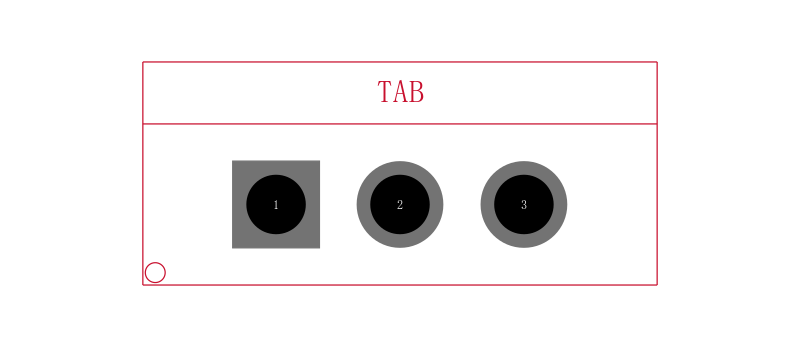

LT1084CT-12#PBF封装焊盘图

LT1084CT-12#PBF封装焊盘图

在线购买LT1084CT-12#PBF
型号 制造商 描述 购买
LT1084CT-12#PBF Linear Technology 凌力尔特 LDO（低压降）线性电压调节器，12V 输出，Linear Technology ### LDO（低压降）线性电压调节器，Linear Technology **Linear Technology** 低压降线性调节器 LDO 具有非常低的压降、线路和负载调节以及快速瞬时响应。 正、负和多输出 LDO 线性调节器提供固定或可调节输出。 有些 LDO+ 设备具有比标准线性调节器更多的功能；有些可监测电压、电流和温度。 它们还具有编程电流限制、有源输出放电，或者均匀控制为 LDO 供电的上游电源。 快速瞬间响应速度 宽输入电压范围：0.9V 至 80V 输出电流从 100 mA 至 7.5A 搜索库存
替代型号LT1084CT-12#PBF
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LT1084CT-12#PBF

品牌： Linear Technology 凌力尔特

封装： TO-220 12V 5A 3Pin

当前型号

LDO（低压降）线性电压调节器，12V 输出，Linear Technology### LDO（低压降）线性电压调节器，Linear Technology**Linear Technology** 低压降线性调节器 LDO 具有非常低的压降、线路和负载调节以及快速瞬时响应。 正、负和多输出 LDO 线性调节器提供固定或可调节输出。 有些 LDO+ 设备具有比标准线性调节器更多的功能；有些可监测电压、电流和温度。 它们还具有编程电流限制、有源输出放电，或者均匀控制为 LDO 供电的上游电源。 快速瞬间响应速度 宽输入电压范围：0.9V 至 80V 输出电流从 100 mA 至 7.5A

当前型号

型号： MIC29300-5.0WT

品牌： 微芯

封装： TO-220 3A

功能相似

MICROCHIP  MIC29300-5.0WT  固定稳压器, LDO, 2.5V至26V, 370mV压降, 5V输出, 3A输出, TO-220-3 新

LT1084CT-12#PBF和MIC29300-5.0WT的区别

型号： MIC29300-3.3WU

品牌： 微芯

封装： TO-263-3 3A 3Pin

功能相似

MICROCHIP  MIC29300-3.3WU  固定稳压器, LDO, 2.5V至26V, 370mV压降, 3.3V输出, 3A输出, TO-263-3

LT1084CT-12#PBF和MIC29300-3.3WU的区别

型号： MIC29150-3.3WU

品牌： 微芯

封装： TO-263 1.5A 3Pin

功能相似

MICROCHIP  MIC29150-3.3WU  固定稳压器, LDO, 2.5V至26V, 350mV压降, 3.3V输出, 1.5A输出, TO-263-3

LT1084CT-12#PBF和MIC29150-3.3WU的区别
