LTC1474IS8#PBF

LTC1474IS8#PBF

数据手册.pdf
Linear Technology 凌力尔特 主动器件

LINEAR TECHNOLOGY  LTC1474IS8#PBF  直流-直流开关降压逐步递减稳压器, 可调, 3V-18V输入, 1.23V-18V输出, 320mA输出, SOIC-8

降压（Buck）稳压器，带反相功能，


欧时:
Linear Technology LTC1474IS8#PBF 降压 开关稳压器, 3 to 18 V输入, 100mA最大输出, 1.205 至 12 V, 8引脚


e络盟:
直流-直流开关降压逐步递减稳压器, 可调, 3V-18V输入, 1.23V-18V输出, 320mA输出, SOIC-8


艾睿:
LTC1474 - Low Quiescent Current High Efficiency Step-Down Converters


Jameco:
Con Volt DC-DC Single Output Step Down 8-Pin SOIC N


Chip1Stop:
Conv DC-DC Single Step Down 3V to 18V 8-Pin SOIC N


Newark:
# LINEAR TECHNOLOGY  LTC1474IS8#PBF  DC-DC Switching Buck Step Down Regulator, Adjustable, 3V-18Vin, 1.23V-18Vout, 320mAout, SOIC-8


DeviceMart:
IC REG BUCK ADJ 0.75A 8SOIC


Win Source:
Buck, Buck-Boost, SEPIC Switching Regulator IC Positive or Negative Adjustable 1.23V 1 Output 750mA Switch 8-SOIC 0.154", 3.90mm Width


LTC1474IS8#PBF中文资料参数规格
技术参数

电源电压DC 18.0V max

输出接口数 1

输出电压 18.0 V

输出电流 320 mA

针脚数 8

输入电压Max 18 V

输入电压Min 3 V

输出电压Max 18 V

输出电压Min 1.23 V

输出电流Max 100 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3 V

输入电压 3V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 3.988 mm

高度 1.498 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用 Power Management, Consumer Electronics, 电源管理, 便携式器材, Wireless, 安全, Safety, Portable Devices, 消费电子产品, 无线

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

LTC1474IS8#PBF引脚图与封装图

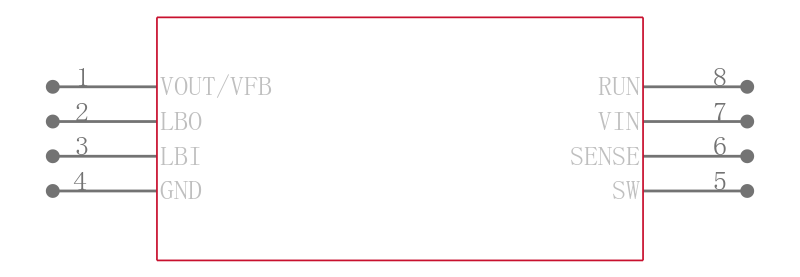

LTC1474IS8#PBF引脚图

LTC1474IS8#PBF引脚图

LTC1474IS8#PBF封装图

LTC1474IS8#PBF封装图

LTC1474IS8#PBF封装焊盘图

LTC1474IS8#PBF封装焊盘图

在线购买LTC1474IS8#PBF
型号 制造商 描述 购买
LTC1474IS8#PBF Linear Technology 凌力尔特 LINEAR TECHNOLOGY  LTC1474IS8#PBF  直流-直流开关降压逐步递减稳压器, 可调, 3V-18V输入, 1.23V-18V输出, 320mA输出, SOIC-8 搜索库存
替代型号LTC1474IS8#PBF
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LTC1474IS8#PBF

品牌： Linear Technology 凌力尔特

封装： 8-SOIC 18V 750mA 8Pin

当前型号

LINEAR TECHNOLOGY  LTC1474IS8#PBF  直流-直流开关降压逐步递减稳压器, 可调, 3V-18V输入, 1.23V-18V输出, 320mA输出, SOIC-8

当前型号

型号： LTC1474CS8#PBF

品牌： 凌力尔特

封装： 8-SOIC 1.23V 8Pin

类似代替

Linear Technology### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。

LTC1474IS8#PBF和LTC1474CS8#PBF的区别

型号： LTC1474IS8#TRPBF

品牌： 凌力尔特

封装： 8-SOIC

类似代替

IC REG BUCK ADJ 0.75A 8SOIC

LTC1474IS8#PBF和LTC1474IS8#TRPBF的区别

型号： LTC1474CS8

品牌： 凌力尔特

封装： SO 8Pin

类似代替

IC REG BUCK ADJ 0.75A 8SOIC

LTC1474IS8#PBF和LTC1474CS8的区别
