LTC3545IUD#PBF
数据手册.pdf
Linear Technology
凌力尔特
主动器件
LTC3545IUD#PBF中文资料参数规格
技术参数
输出接口数 3
输出电压 0.6V ~ 5.5V
输出电流 800 mA
开关频率 2.25 MHz
输入电压Max 5.5 V
输入电压Min 2.25 V
输出电压Max 5.5 V
输出电压Min 0.6 V
输出电流Max 0.8 a
工作温度Max 125 ℃
工作温度Min -40 ℃
输入电压 2.25V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 16
封装 WFQFN-16
外形尺寸
封装 WFQFN-16
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LTC3545IUD#PBF引脚图与封装图

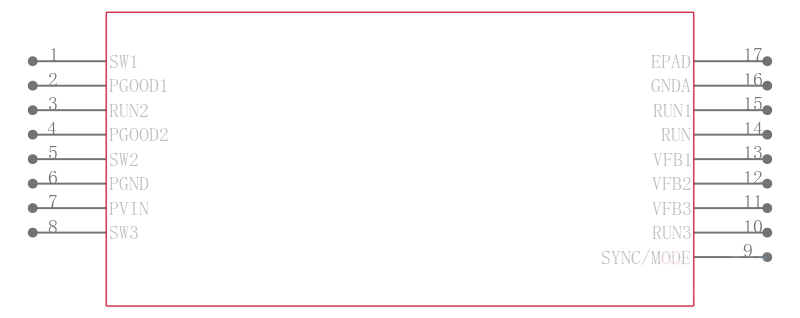

LTC3545IUD#PBF引脚图

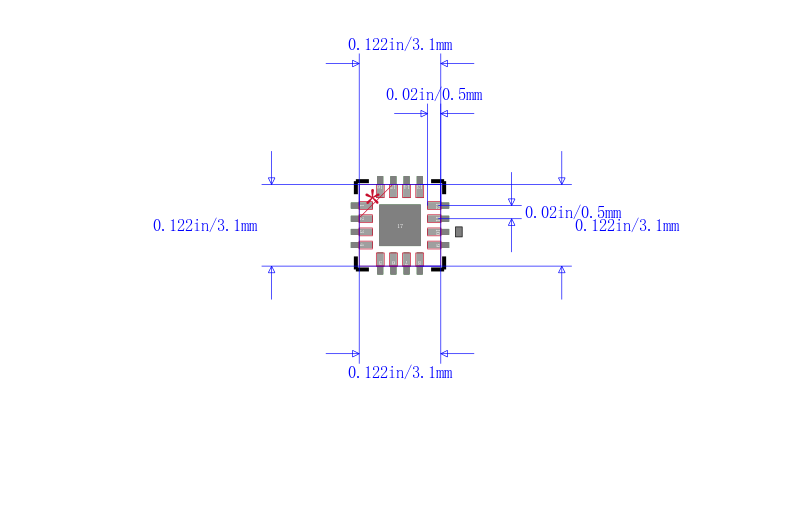

LTC3545IUD#PBF封装图

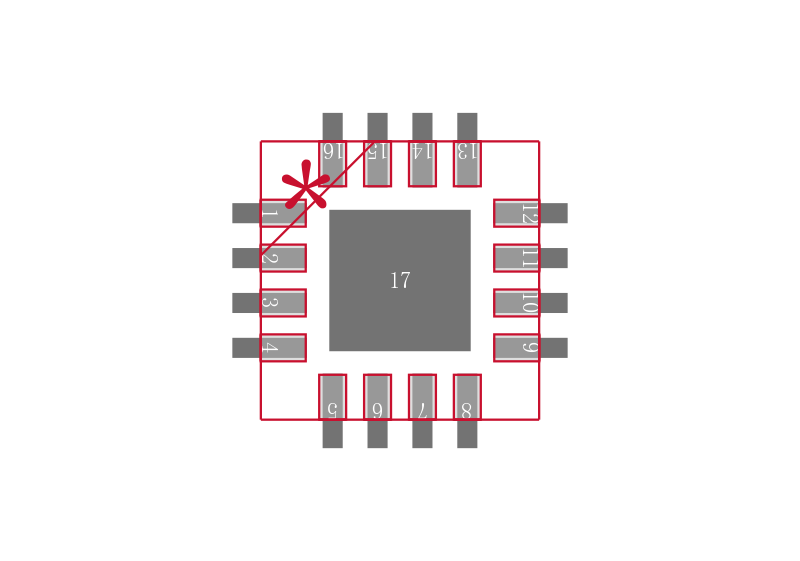

LTC3545IUD#PBF封装焊盘图
在线购买LTC3545IUD#PBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LTC3545IUD#PBF | Linear Technology 凌力尔特 | Conv DC-DC 2.25V to 5.5V Synchronous Step Down Triple-Out 0.6V to 5.5V 0.8A Automotive 16Pin QFN EP Tube | 搜索库存 |
替代型号LTC3545IUD#PBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LTC3545IUD#PBF 品牌： Linear Technology 凌力尔特 封装： 16-WFQFN | 当前型号 | Conv DC-DC 2.25V to 5.5V Synchronous Step Down Triple-Out 0.6V to 5.5V 0.8A Automotive 16Pin QFN EP Tube | 当前型号 |
| 型号： LTC3545EUD#PBF 品牌： 凌力尔特 封装： QFN 16Pin | 完全替代 | Linear Technology**Linear Technology** 多路输出降压调节器具有单片和控制器类型，可以是同步或非同步配置。 这些高效降压调节器具有高达 36V 的输入电压和高达 2.25MHz 的切换频率。 应用包括电信、网络和工业设备以及高密度点的负载调节。 ### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。 | LTC3545IUD#PBF和LTC3545EUD#PBF的区别 |
| 型号： LTC3545EUD#TRPBF 品牌： 凌力尔特 封装： QFN | 功能相似 | DC-DC converter; step down; Uin:2.25÷5.5V; Uout:0.6÷5.5V; 1.3A | LTC3545IUD#PBF和LTC3545EUD#TRPBF的区别 |
| 型号： LTC3545IUD#TRPBF 品牌： 凌力尔特 封装： QFN | 功能相似 | Buck Switching Regulator IC Positive Adjustable 0.6V 3 Output 800mA 16-WFQFN Exposed Pad | LTC3545IUD#PBF和LTC3545IUD#TRPBF的区别 |
