LTC3642IMS8E#PBF
数据手册.pdf
Linear Technology
凌力尔特
主动器件
LTC3642IMS8E#PBF中文资料参数规格
技术参数
输出接口数 1
输出电压 0.8V ~ 45V
输出电流 50 mA
针脚数 8
开关频率 580 kHz
输入电压Max 45 V
输入电压Min 4.5 V
输出电压Max 45 V
输出电压Min 800 mV
输出电流Max 0.05 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5 V
输入电压 4.5V ~ 45V
封装参数
安装方式 Surface Mount
引脚数 8
封装 MSOP-8
外形尺寸
长度 3 mm
宽度 3 mm
高度 0.86 mm
封装 MSOP-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Power Management, Industrial, 电源管理, 便携式器材, Automotive, Portable Devices, 工业, 车用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
LTC3642IMS8E#PBF引脚图与封装图

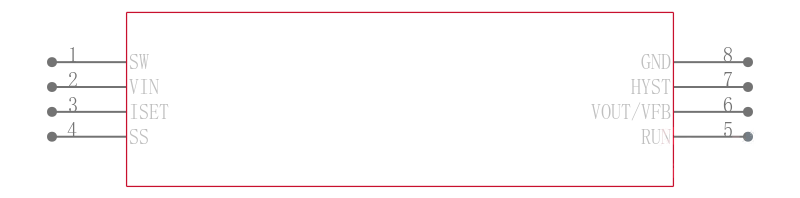

LTC3642IMS8E#PBF引脚图

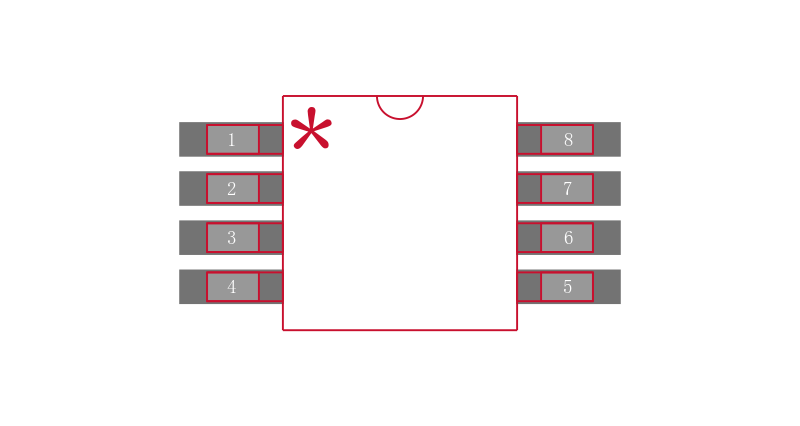

LTC3642IMS8E#PBF封装图
LTC3642IMS8E#PBF封装焊盘图
在线购买LTC3642IMS8E#PBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LTC3642IMS8E#PBF | Linear Technology 凌力尔特 | LINEAR TECHNOLOGY LTC3642IMS8E#PBF 直流-直流开关降压逐步递减稳压器, 可调, 4.5V-45V输入, 800mV-45V输出, 50mA输出, MSOP-8 | 搜索库存 |
替代型号LTC3642IMS8E#PBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LTC3642IMS8E#PBF 品牌： Linear Technology 凌力尔特 封装： 8MSOPEP 50mA 8Pin | 当前型号 | LINEAR TECHNOLOGY LTC3642IMS8E#PBF 直流-直流开关降压逐步递减稳压器, 可调, 4.5V-45V输入, 800mV-45V输出, 50mA输出, MSOP-8 | 当前型号 |
| 型号： LTC3642EMS8E#PBF 品牌： 凌力尔特 封装： MSOP 45V 8Pin | 类似代替 | Linear Technology**Linear Technology** 提供一系列微功耗单片步降降压转换器，这些转换器旨在用于需要在低负载下增加效率的应用。 这些设备在突发模式下产生低待机静态电流。 它们可用于高电压电源转换、电池供电、汽车、分布式供电和工业电源系统之类的应用。 ### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。 | LTC3642IMS8E#PBF和LTC3642EMS8E#PBF的区别 |
| 型号： LTC3642IMS8E#TRPBF 品牌： 凌力尔特 封装： 8-TSSOP | 功能相似 | Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 50mA 8-TSSOP, 8-MSOP 0.118", 3mm Width Exposed Pad | LTC3642IMS8E#PBF和LTC3642IMS8E#TRPBF的区别 |
| 型号： ISL854102DEMO1Z 品牌： 瑞萨电子 封装： | 功能相似 | 评估板, ISL85410/ISL854102/ISL85418低静态电流, 同步降压稳压器 | LTC3642IMS8E#PBF和ISL854102DEMO1Z的区别 |
