LT3837EFE#PBF
数据手册.pdf
Linear Technology
凌力尔特
主动器件
LT3837EFE#PBF中文资料参数规格
技术参数
电源电压DC 4.50V min
输出接口数 1
针脚数 16
上升时间 15 ns
开关频率 110 kHz
占空比 88 %
最大占空比 0.88
下降时间 10 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 20V
电源电压Max 20 V
电源电压Min 4.5 V
输入电压 4.5V ~ 20V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
LT3837EFE#PBF引脚图与封装图

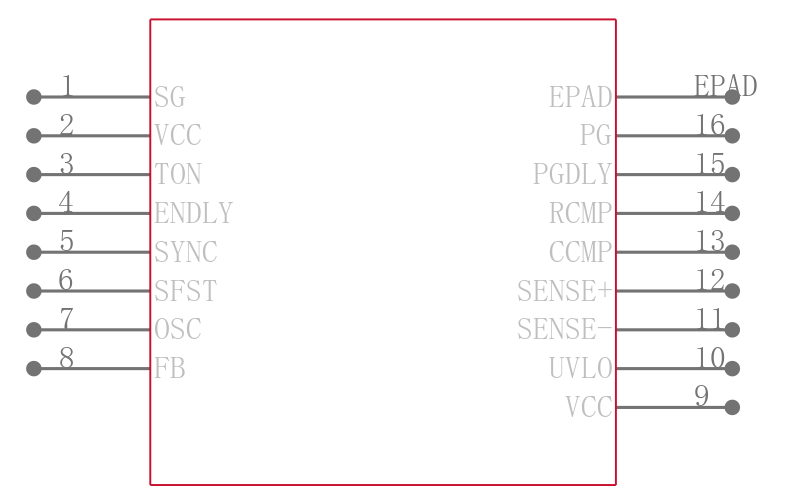

LT3837EFE#PBF引脚图

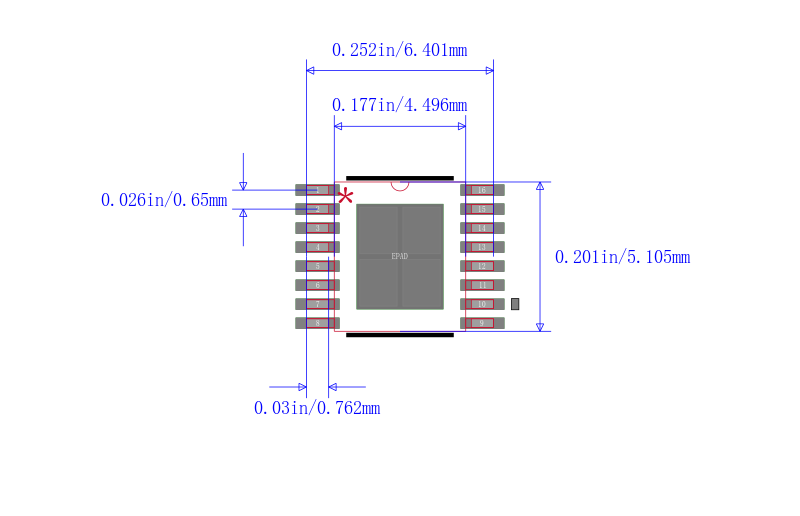

LT3837EFE#PBF封装图

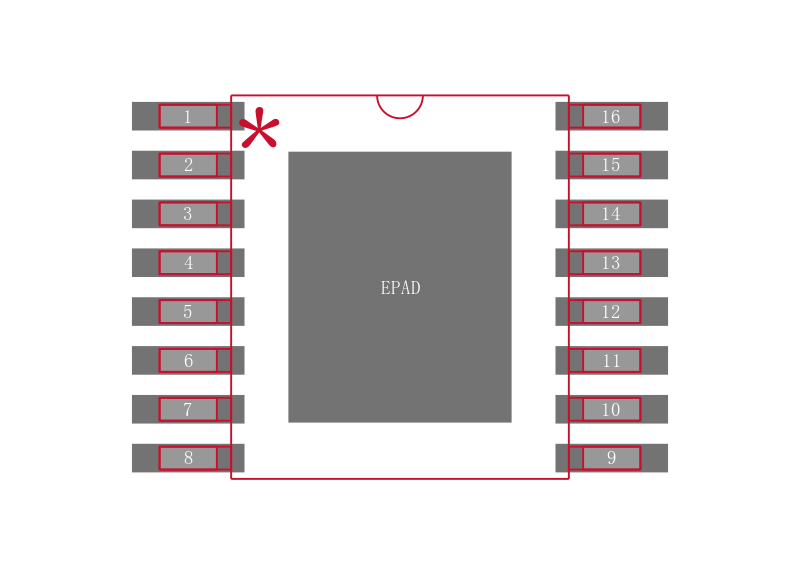

LT3837EFE#PBF封装焊盘图
在线购买LT3837EFE#PBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LT3837EFE#PBF | Linear Technology 凌力尔特 | LINEAR TECHNOLOGY LT3837EFE#PBF 直流/直流控制器, 隔离, 4.5V至20V, 1路输出, 同步反激, 110kHz, TSSOP-16 | 搜索库存 |
替代型号LT3837EFE#PBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LT3837EFE#PBF 品牌： Linear Technology 凌力尔特 封装： TSSOP 16Pin | 当前型号 | LINEAR TECHNOLOGY LT3837EFE#PBF 直流/直流控制器, 隔离, 4.5V至20V, 1路输出, 同步反激, 110kHz, TSSOP-16 | 当前型号 |
| 型号： LT3837EFE#TRPBF 品牌： 凌力尔特 封装： 16-TSSOP | 类似代替 | Current Mode PWM Controller 50kHz to 250kHz 16Pin TSSOP EP T/R | LT3837EFE#PBF和LT3837EFE#TRPBF的区别 |
