LGN2H331MELC45

LGN2H331MELC45

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  LGN2H331MELC45  铝电解电容, 330uF, 500V, 摁入式

**Features:

**

* Withstanding 3000 Hours Application of Rated Ripple Current at 105°C**

**

* One Rank Smaller Case Sized Than GU Series**

Specifications:

**

* Temperature Range: –25°C to +105°C 350 to 500 VDC


立创商城:
330uF ±20% 500V


得捷:
CAP ALUM 330UF 20% 500V SNAP


e络盟:
铝电解电容, 330uF, 500V, 摁入式


艾睿:
Cap Aluminum Lytic 330uF 500V 20% 35 X 45mm Snap-In 10mm 1250mA 3000h 105°C Bulk


Allied Electronics:
Capacitor; Al Electrolytic; Cap 330 uF; Tol 20%; Vol-Rtg 500 VDC; Snap-In; 35x45mm


Newark:
# NICHICON  LGN2H331MELC45  Electrolytic Capacitor, Snap-in, 330 µF, 500 V, GN Series, ± 20%, Quick Connect, Snap-In, 35 mm


LGN2H331MELC45中文资料参数规格
技术参数

额定电压DC 500 V

电容 330 µF

容差 ±20 %

产品系列 LGN

纹波电流 1.25A @120Hz

纹波电流高频 1.25 A

纹波电流低频 1.7875 A

工作温度Max 105 ℃

工作温度Min -25 ℃

额定电压 500 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Snap-In

引脚间距 10 mm

外形尺寸

高度 45 mm

直径 35.0 mm

封装 Snap-In

引脚间距 10 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -25℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 50

寿命（小时） 500h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

LGN2H331MELC45引脚图与封装图

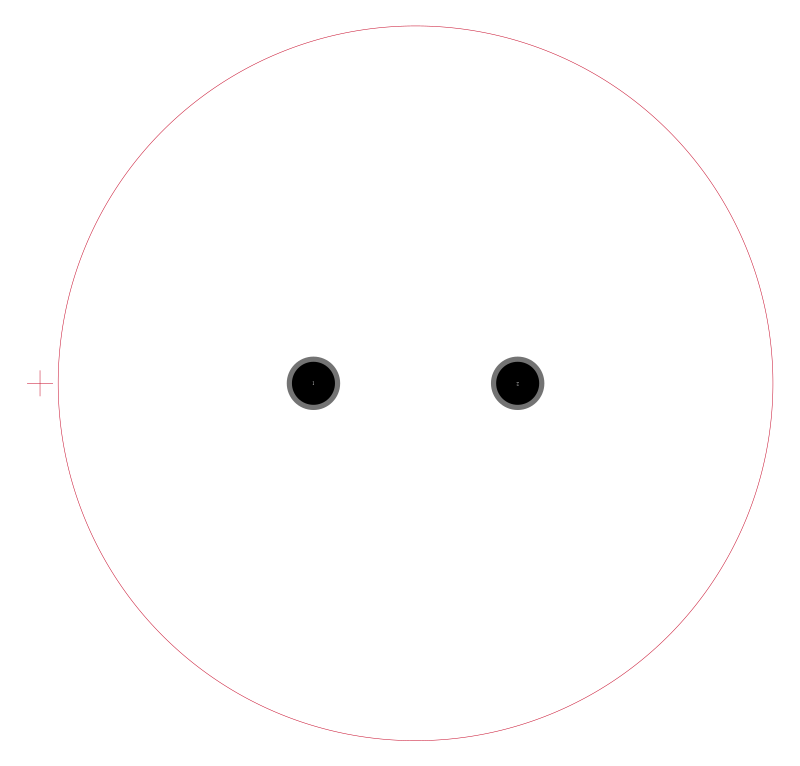

LGN2H331MELC45引脚图

LGN2H331MELC45引脚图

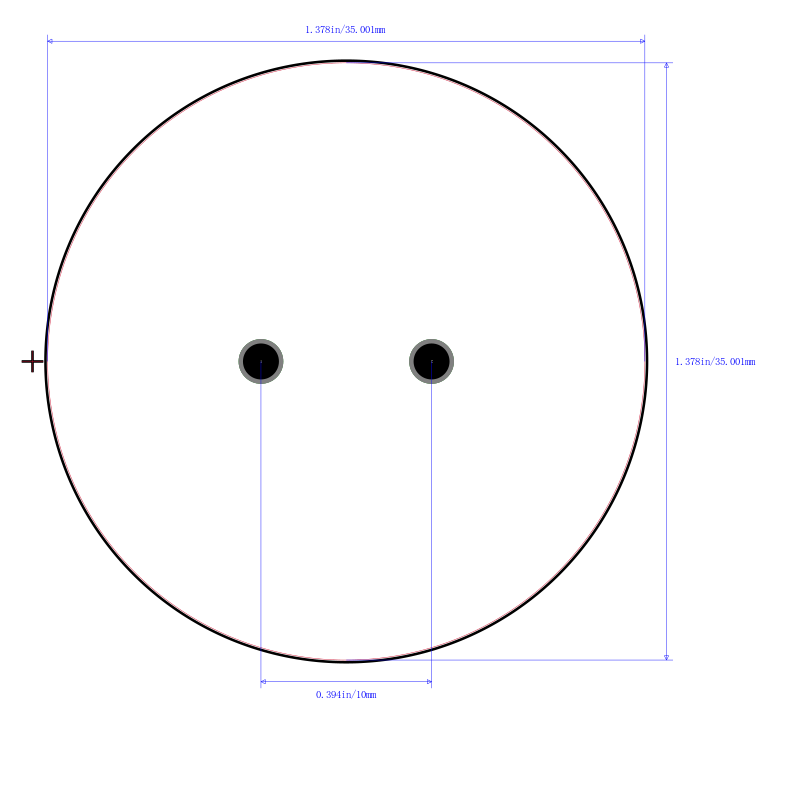

LGN2H331MELC45封装图

LGN2H331MELC45封装图

LGN2H331MELC45封装焊盘图

LGN2H331MELC45封装焊盘图

在线购买LGN2H331MELC45
型号 制造商 描述 购买
LGN2H331MELC45 Nichicon 尼吉康 NICHICON  LGN2H331MELC45  铝电解电容, 330uF, 500V, 摁入式 搜索库存
替代型号LGN2H331MELC45
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LGN2H331MELC45

品牌： Nichicon 尼吉康

封装： Radial 330F 500V 20per

当前型号

NICHICON  LGN2H331MELC45  铝电解电容, 330uF, 500V, 摁入式

当前型号

型号： EKMS501VSN331MA45S

品牌： 贵弥功

封装： Radial

功能相似

Nippon Chemi-Con 铝咬接式电容器，KMS 系列KMS 系列大电容铝电解电容器精简尺寸咬接式 波纹电流耐受性：3000hr @ 105℃ 额定电压范围：160 V 至 500 V 电容范围：47 至 3300μF 非耐溶剂型 太阳能发电应用 ### 径向 105°C

LGN2H331MELC45和EKMS501VSN331MA45S的区别

型号： 500MXG330MEFCSN35X45

品牌： Rubycon

封装： 330uF ±20% 500V

功能相似

MXG 系列通用铝电解电容器 温度范围广，适合多种电源应用 通过 10mm 标准节距咬接式焊接接线端子进行电气连接。 低等效串联电阻 Technical Specification --- Type | B43503 | B43504 | B43505 | GU | TSHA | MXR/MXP | HP Capacitance Tolerance % | ±20 | ±20 | ±20 | ±20 | ±20 | ±20 | ±20 Life Expectancy hrs | 5000 | 6500 | 11000 | 3000 | 2000 | 3000 | 2000 Operating temperature °C | -25 to +105 | -40 to +105 | -25 to +105 | >250V -25 to +105 | >250V -25 to +105 | -25 to +105 | -40 to +105 ### 2 针 105 ° C

LGN2H331MELC45和500MXG330MEFCSN35X45的区别

型号： 500VXG330MEFCSN35X45

品牌： Rubycon

封装： 330uF 20per 500V

功能相似

330uF ±20% 500V 1.81A105℃&120Hz Φ35mm

LGN2H331MELC45和500VXG330MEFCSN35X45的区别
