LGL2W121MELZ25

LGL2W121MELZ25

数据手册.pdf
Nichicon(尼吉康) 被动器件

GL 系列超小型压扣式端子类型铝电解电容器 105°C 超小型号,因此适用于精简设备 ### 2 针 105 ° C

GL 系列超小型

压扣式端子类型铝电解器

105°C 超小型号,因此适用于精简设备


欧时:
Nichicon 铝电解电容器 GL 系列, 450V dc, 120μF, 通孔安装, LGL2W121MELZ25


立创商城:
120uF ±20% 450V


得捷:
CAP ALUM 120UF 20% 450V SNAP


艾睿:
Cap Aluminum Lytic 120uF 450V 20% 22 X 25mm Snap-In 10mm 690mA 2000h 105


Allied Electronics:
120uF 450 V dc Aluminium Electrolytic Capacitor, GL Series 2000h 22Dia.x25mm


安富利:
Cap Aluminum 120uF 450V 20% 22 X 25mm 10mm 690mA 2000 hr 105°C Bulk


LGL2W121MELZ25中文资料参数规格
技术参数

额定电压DC 450 V

电容 120 µF

容差 ±20 %

产品系列 LGL

纹波电流 690 mA

纹波电流高频 690mA @120Hz

纹波电流低频 986.7mA @50kHz

工作温度Max 105 ℃

工作温度Min -25 ℃

额定电压 450 VDC

封装参数

安装方式 Through Hole

封装 Snap-In

外形尺寸

高度 25 mm

直径 Φ22mm

封装 Snap-In

物理参数

工作温度 -25℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 50

寿命(小时) 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

LGL2W121MELZ25引脚图与封装图
LGL2W121MELZ25引脚图

LGL2W121MELZ25引脚图

LGL2W121MELZ25封装图

LGL2W121MELZ25封装图

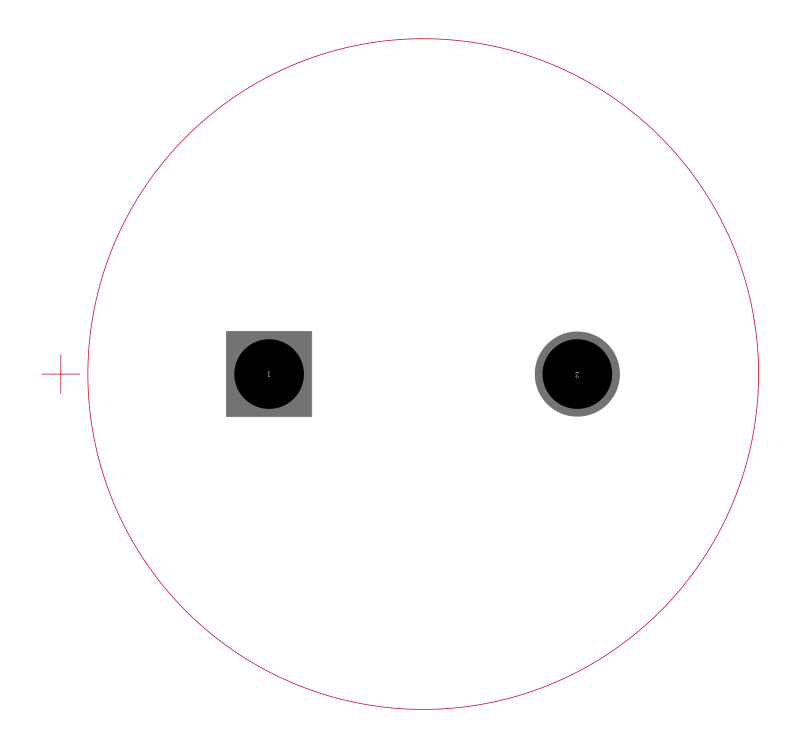

LGL2W121MELZ25封装焊盘图

LGL2W121MELZ25封装焊盘图
