LGX2E681MELZ50
数据手册.pdfNichicon(尼吉康)
被动器件
LGX2E681MELZ50中文资料参数规格
技术参数
额定电压DC 250 V
工作电压 250 VDC
电容 680 µF
容差 ±20 %
产品系列 LGX
纹波电流 2 A
纹波电流高频 2A @120Hz
纹波电流低频 3A @50kHz
额定电压 250 V
封装参数
安装方式 Through Hole
封装 Snap-In
外形尺寸
高度 50 mm
直径 Φ22mm
封装 Snap-In
物理参数
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 50
寿命（小时） 5000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LGX2E681MELZ50引脚图与封装图
LGX2E681MELZ50引脚图
LGX2E681MELZ50封装图

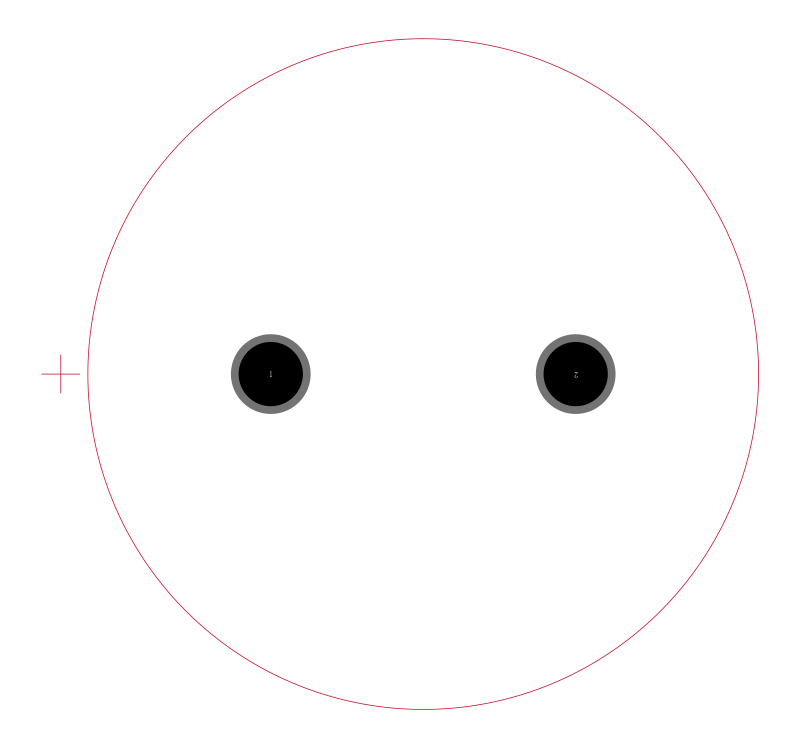

LGX2E681MELZ50封装焊盘图
