LT3505EDD#TRPBF

LT3505EDD#TRPBF

数据手册.pdf
Linear Technology 凌力尔特 主动器件

LT3505 - 1.2A, Step-Down Switching Regulator in 3mm x 3mm DFN; Package: DFN; Pins: 8; Temperature Range: -40℃ to 85℃

Adjust the voltage level of your devices with this step down DC to DC converter from . This converter"s single output can produce a current up to 1.2 A. By only needing an input voltage of 3.6 V with a maximum of 36 V, this is the best way to control the power in your circuit. With an adjustable output that has a voltage of 0.78 to 33.84 V, this is power management at its best. A line regulation of 0.007%/VTyp is necessary for providing a constant voltage level at your output. This part offers a switching frequency of 200 to 3000 kHz in order to work properly. Tape and reel packaging will encase this product during shipment, in order to ensure safe delivery and enable quick mounting of components. This converter has an operating temperature range of -40 °C to 85 °C.

LT3505EDD#TRPBF中文资料参数规格
技术参数

输出接口数 1

输出电压 0.78V ~ 33.84V

输出电流 1.2 A

开关频率 200kHz ~ 3.01MHz

输入电压Max 36 V

输入电压Min 3.6 V

输出电压Max 33.84 V

输出电压Min 0.78 V

输出电流Max 1.2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 DFN-8

外形尺寸

高度 0.75 mm

封装 DFN-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

LT3505EDD#TRPBF引脚图与封装图

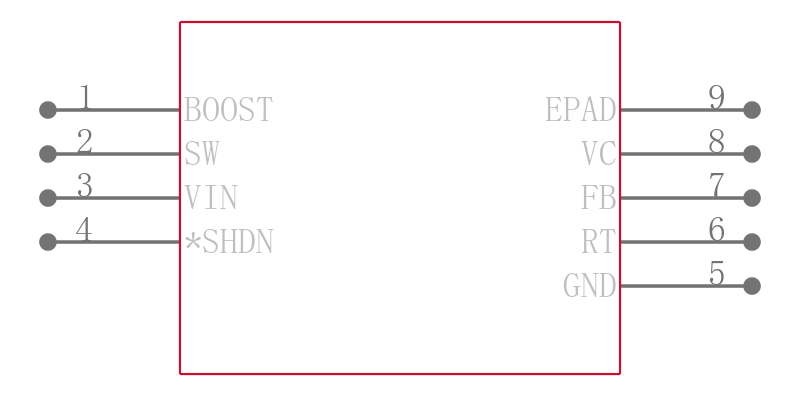

LT3505EDD#TRPBF引脚图

LT3505EDD#TRPBF引脚图

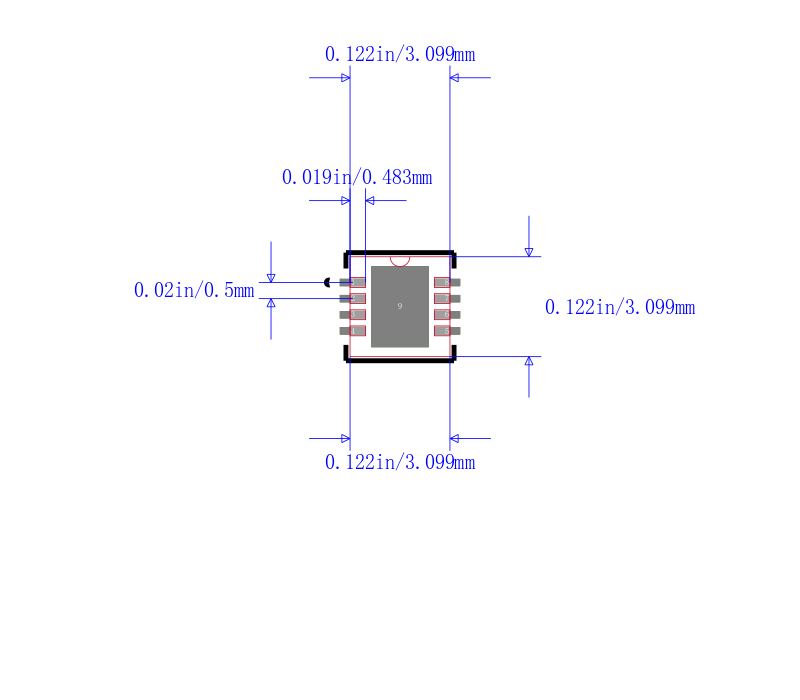

LT3505EDD#TRPBF封装图

LT3505EDD#TRPBF封装图

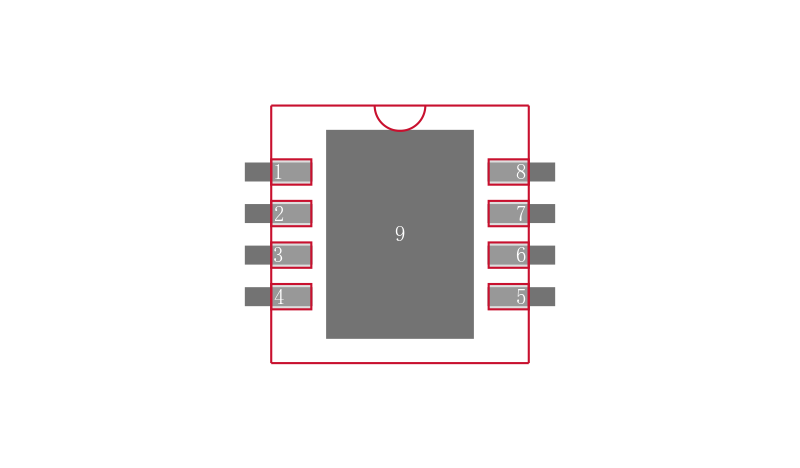

LT3505EDD#TRPBF封装焊盘图

LT3505EDD#TRPBF封装焊盘图

在线购买LT3505EDD#TRPBF
型号 制造商 描述 购买
LT3505EDD#TRPBF Linear Technology 凌力尔特 LT3505 - 1.2A, Step-Down Switching Regulator in 3mm x 3mm DFN; Package: DFN; Pins: 8; Temperature Range: -40℃ to 85℃ 搜索库存
替代型号LT3505EDD#TRPBF
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LT3505EDD#TRPBF

品牌: Linear Technology 凌力尔特

封装: DFN

当前型号

LT3505 - 1.2A, Step-Down Switching Regulator in 3mm x 3mm DFN; Package: DFN; Pins: 8; Temperature Range: -40℃ to 85℃

当前型号

型号: LT3505EDD#PBF

品牌: 凌力尔特

封装: DFN 31.3V 8Pin

类似代替

LINEAR TECHNOLOGY  LT3505EDD#PBF  直流-直流开关降压逐步递减稳压器, 可调, 3.6V-36V输入, 780mV-31.32V输出, 1.2A输出, DFN-8

LT3505EDD#TRPBF和LT3505EDD#PBF的区别
