LGU2G101MELA
数据手册.pdfNichicon(尼吉康)
被动器件
LGU2G101MELA中文资料参数规格
技术参数
额定电压DC 400 V
工作电压 400 VDC
电容 100 µF
容差 ±20 %
产品系列 LGU
纹波电流 700 mA
工作温度Max 105 ℃
工作温度Min -25 ℃
额定电压 400 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Snap-In
引脚间距 10 mm
外形尺寸
高度 25 mm
直径 25.0 mm
封装 Snap-In
引脚间距 10 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 50
寿命（小时） 3000h @105℃
制造应用 工业, 通用, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
LGU2G101MELA引脚图与封装图

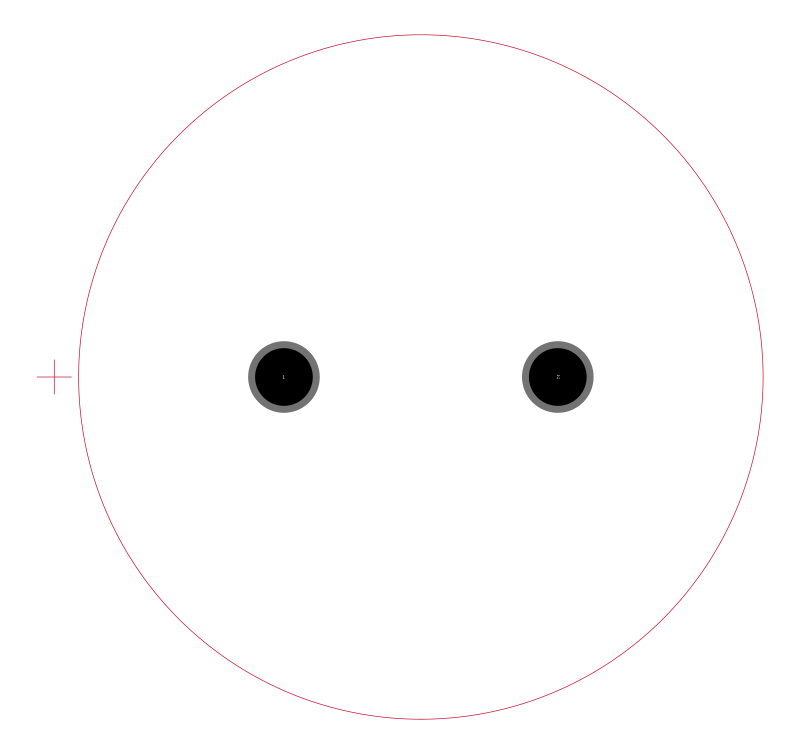

LGU2G101MELA引脚图

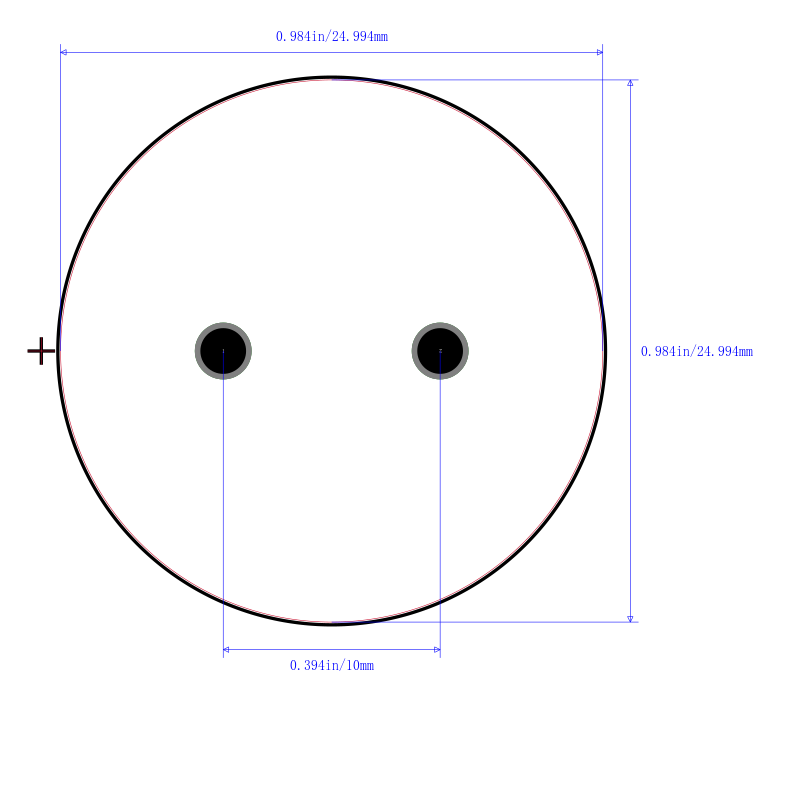

LGU2G101MELA封装图
LGU2G101MELA封装焊盘图
