LT1776CS8#TRPBF
数据手册.pdf
Linear Technology
凌力尔特
主动器件
LT1776CS8#TRPBF中文资料参数规格
技术参数
电源电压DC 40.0V max
输出接口数 1
输出电压 1.24V ~ 34V
输出电流 700 mA
静态电流 620 µA
开关频率 200 kHz
拓扑结构 Buck
输入电压Max 40 V
输入电压Min 7.4 V
输出电压Max 34 V
输出电压Min 1.24 V
输出电流Max 0.7 A
工作温度Max 125 ℃
工作温度Min 0 ℃
输入电压 7.4V ~ 40V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
高度 1.5 mm
封装 SOIC-8
物理参数
工作温度 0℃ ~ 125℃ TJ
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LT1776CS8#TRPBF引脚图与封装图

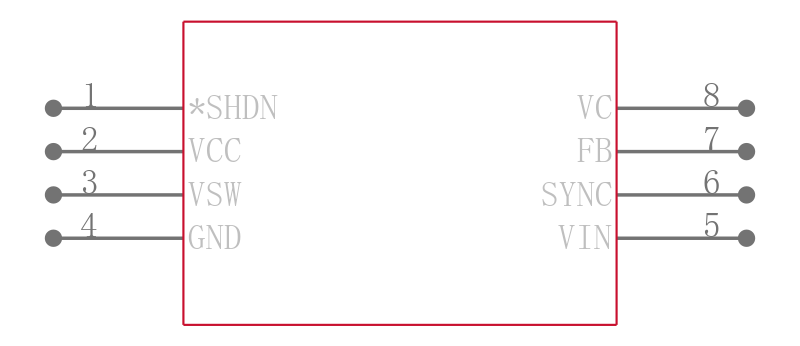

LT1776CS8#TRPBF引脚图
LT1776CS8#TRPBF封装图
LT1776CS8#TRPBF封装焊盘图
在线购买LT1776CS8#TRPBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LT1776CS8#TRPBF | Linear Technology 凌力尔特 | Conv DC-DC Single Step Down 7.4V to 40V 8Pin SOIC N T/R | 搜索库存 |
替代型号LT1776CS8#TRPBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LT1776CS8#TRPBF 品牌： Linear Technology 凌力尔特 封装： SO 8Pin | 当前型号 | Conv DC-DC Single Step Down 7.4V to 40V 8Pin SOIC N T/R | 当前型号 |
| 型号： LT1776CS8#PBF 品牌： 凌力尔特 封装： 8-SOIC 34V 1A 8Pin | 完全替代 | Linear Technology**Linear Technology** 提供一系列的步降（降压）切换调节器，带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。 | LT1776CS8#TRPBF和LT1776CS8#PBF的区别 |
