LLS2D561MELB
数据手册.pdfNichicon(尼吉康)
被动器件
LLS2D561MELB中文资料参数规格
技术参数
额定电压DC 200 V
工作电压 200 VDC
电容 560 µF
容差 ±20 %
产品系列 LLS
纹波电流 2.15A @120Hz
额定电压 200 V
封装参数
安装方式 Through Hole
封装 Snap-In
外形尺寸
高度 25.0 mm
直径 30.0 mm
封装 Snap-In
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 50
寿命（小时） 3000h @85℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LLS2D561MELB引脚图与封装图
LLS2D561MELB引脚图

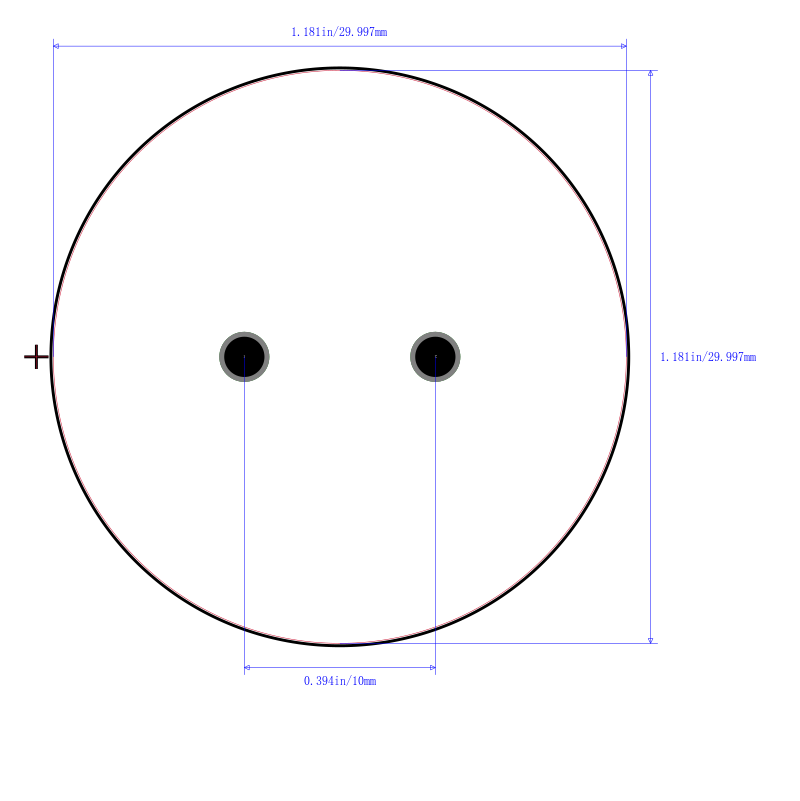

LLS2D561MELB封装图

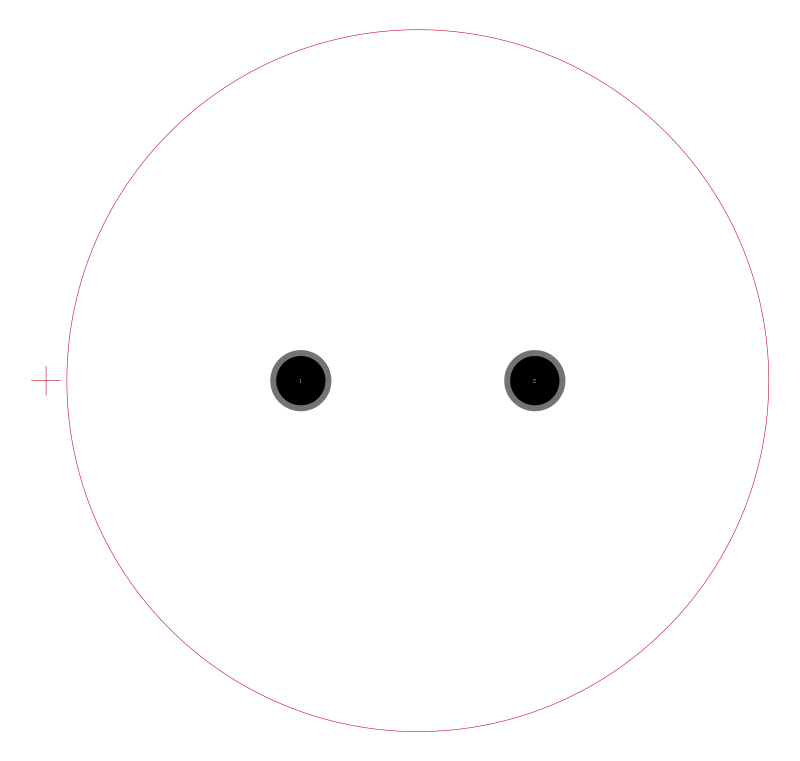

LLS2D561MELB封装焊盘图
在线购买LLS2D561MELB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LLS2D561MELB | Nichicon 尼吉康 | 560uF ±20% 200V Φ30mm 25mm | 搜索库存 |
替代型号LLS2D561MELB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LLS2D561MELB 品牌： Nichicon 尼吉康 封装： Radial 560uF 200V 20per | 当前型号 | 560uF ±20% 200V Φ30mm 25mm | 当前型号 |
| 型号： LLS2E561MELB 品牌： 尼吉康 封装： Radial 560uF 250V 20per | 功能相似 | LLS 系列 560 uF 250 V 30 x 25 mm 85°C 扣接 铝 电解电容 | LLS2D561MELB和LLS2E561MELB的区别 |
| 型号： ECO-S2DP561DA 品牌： 松下 封装： Radial 560uF 200V 20per | 功能相似 | Cap Aluminum Lytic 560uF 200V 20% 30 X 25mm Snap-In 10mm 0.326Ω 2430mA 3000H 85 | LLS2D561MELB和ECO-S2DP561DA的区别 |
