LT1243IS8#PBF
数据手册.pdf
Linear Technology
凌力尔特
主动器件
LT1243IS8#PBF中文资料参数规格
技术参数
电源电压DC 25.0V max
输出接口数 1
输出电流 1000 mA
耗散功率 1000 mW
静态电流 170 µA
上升时间 50 ns
开关频率 500 kHz
占空比 96 %
最大占空比 96 %
下降时间 30 ns
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 8.2V ~ 25V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 100℃ TA
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
LT1243IS8#PBF引脚图与封装图

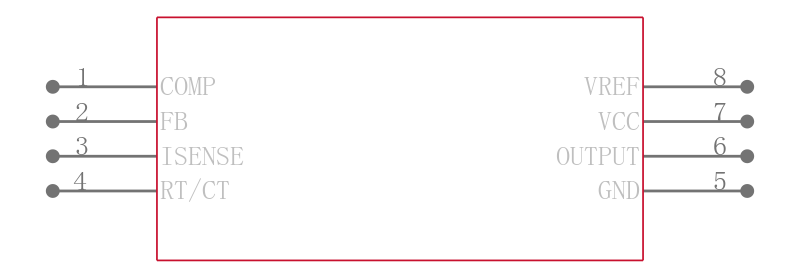

LT1243IS8#PBF引脚图
LT1243IS8#PBF封装图
LT1243IS8#PBF封装焊盘图
在线购买LT1243IS8#PBF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LT1243IS8#PBF | Linear Technology 凌力尔特 | Current Mode PWM Controller 1A 500kHz 8Pin SOIC N Tube | 搜索库存 |
替代型号LT1243IS8#PBF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LT1243IS8#PBF 品牌： Linear Technology 凌力尔特 封装： SOIC 8Pin | 当前型号 | Current Mode PWM Controller 1A 500kHz 8Pin SOIC N Tube | 当前型号 |
| 型号： LT1243IS8#TRPBF 品牌： 凌力尔特 封装： 8-SOIC 8Pin | 类似代替 | Current Mode PWM Controller 1A 500kHz 8Pin SOIC N T/R | LT1243IS8#PBF和LT1243IS8#TRPBF的区别 |
| 型号： UC2843BD1R2G 品牌： 安森美 封装： | 功能相似 | ON SEMICONDUCTOR UC2843BD1R2G 控制器, PWM, 25V-12V电源, 250 kHz, 13.4V/200mA输出, SOIC-8 新 | LT1243IS8#PBF和UC2843BD1R2G的区别 |
| 型号： UC3843BD1R2G 品牌： 安森美 封装： SOIC 8Pin | 功能相似 | ON SEMICONDUCTOR UC3843BD1R2G 控制器, 电流模式控制器, PWM, 30V电源, 52 kHz, SOIC-8 新 | LT1243IS8#PBF和UC3843BD1R2G的区别 |
