LM25115SD/NOPB
TI(德州仪器)
主动器件
LM25115SD/NOPB中文资料参数规格
技术参数
输出接口数 1
输入电压DC 42.0V max
输出电压 0.75V ~ 13.5V
输出电流 20 A
供电电流 4 mA
调节输出数 1
输出功率 300 W
开关频率 1.00 MHz
输入电压Max 42 V
输入电压Min 4.5 V
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 30V
输入电压 0V ~ 42V
封装参数
安装方式 Surface Mount
引脚数 16
封装 WFDFN-16
外形尺寸
高度 0.8 mm
封装 WFDFN-16
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
制造应用 次级侧控制器
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LM25115SD/NOPB引脚图与封装图

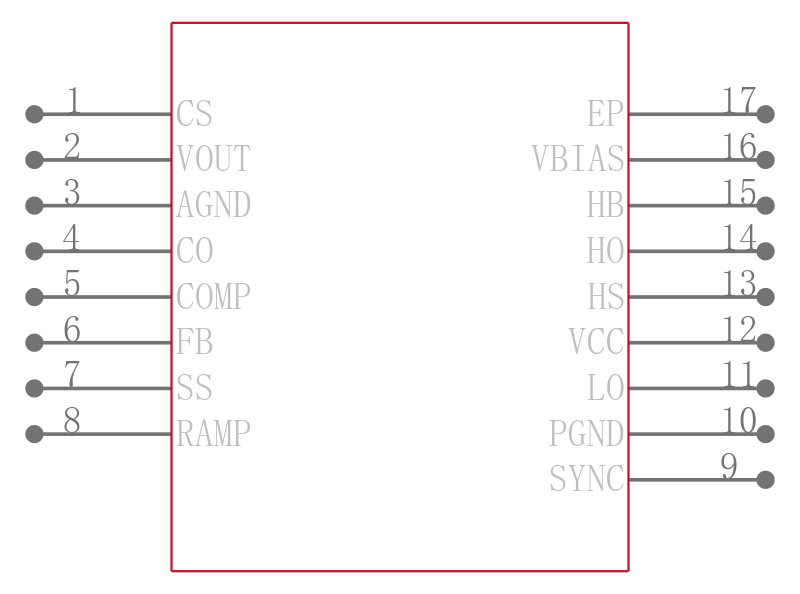

LM25115SD/NOPB引脚图

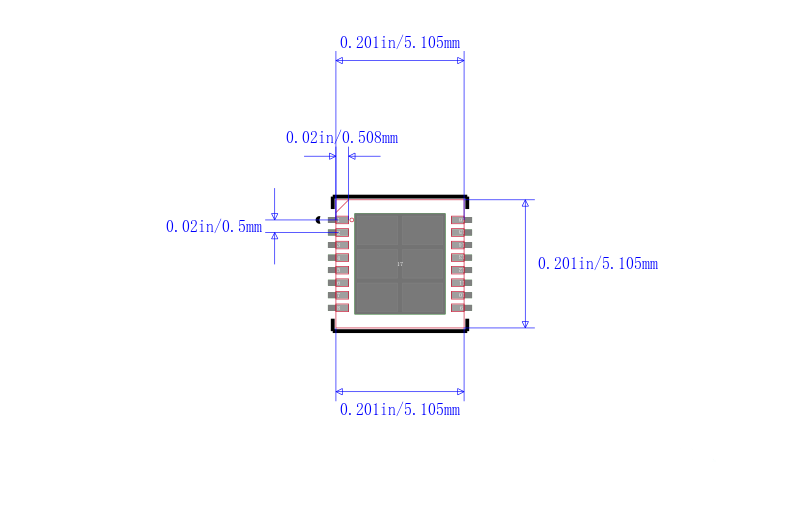

LM25115SD/NOPB封装图

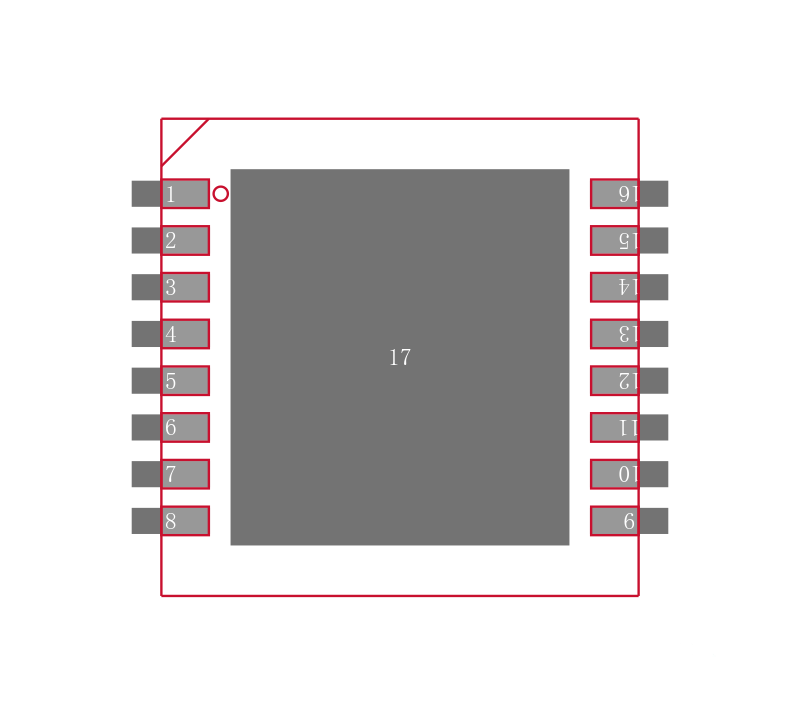

LM25115SD/NOPB封装焊盘图
在线购买LM25115SD/NOPB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LM25115SD/NOPB | TI 德州仪器 | DC-DC Cntrlr Single-OUT Step Down 1000kHz 16Pin WSON EP T/R | 搜索库存 |
替代型号LM25115SD/NOPB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LM25115SD/NOPB 品牌： TI 德州仪器 封装： 16-WFDFN | 当前型号 | DC-DC Cntrlr Single-OUT Step Down 1000kHz 16Pin WSON EP T/R | 当前型号 |
| 型号： LM25115SDX/NOPB 品牌： 德州仪器 封装： LLP | 完全替代 | 42V、次级侧后置稳压器同步降压控制器 16-WSON -40 to 125 | LM25115SD/NOPB和LM25115SDX/NOPB的区别 |
